Ressort à gaz RGT 500
• Diamètre : de 32 à 150 mm
• Course : de 10 à 125 mm
• Force : de 350 à 9500 daN (9.5t)
• Conçu spécialement pour les constructeurs automobiles
• Conception solide (sans soudure)
• Conception et caractéristiques identiques aux ressorts à gaz RGP mais peuvent être utilisés avec le système de liaisons standards G 1/8’’ (sauf RGT 350)

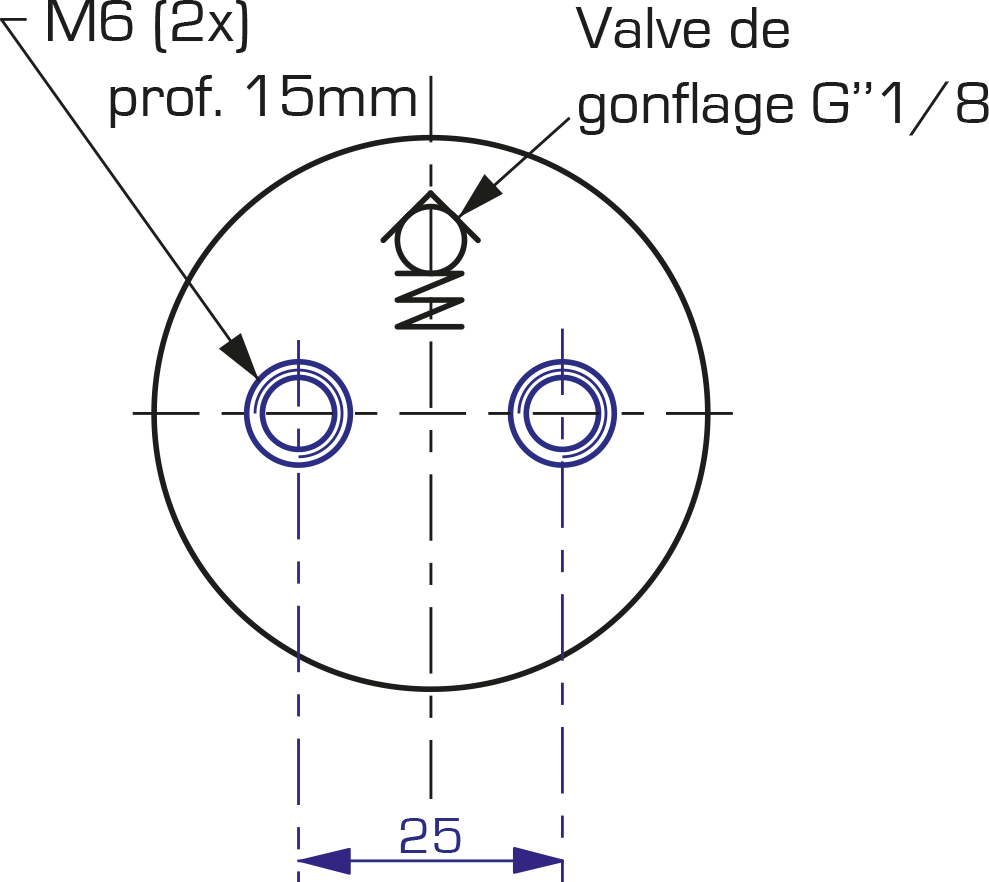

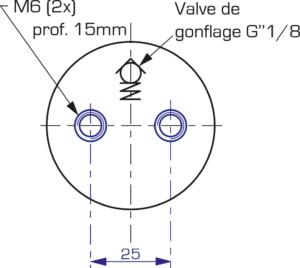

• Taraudages profonds dans le fond, recommandés pour la fixation dans la partie supérieure des outils
• Standard Toyota : SMS DNH 3203 N

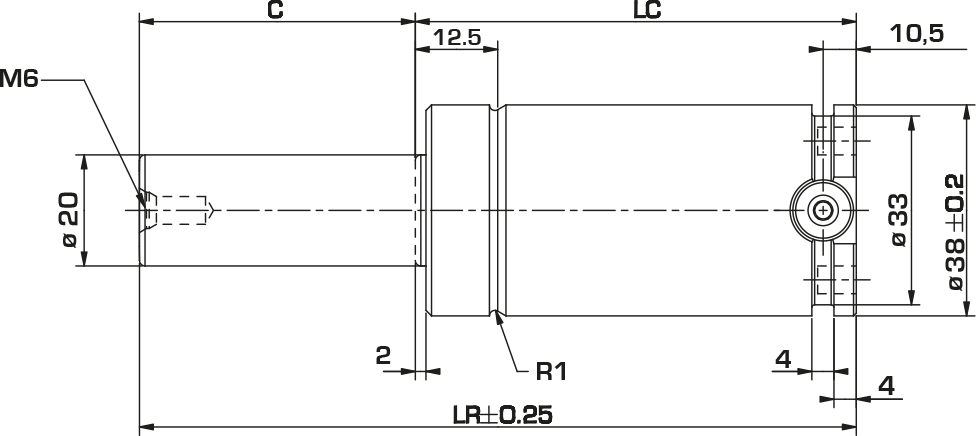

| Type | Force
daN |
Course C
mm |
Référence | Pression
MPa (bar) |
Force F1
N* |
Force F2
N* |
LR
mm |
LC
mm |
Masse
Kg |
| RGT | 500 | 10 | 443561/000-S | 15
(150) (!)
|
4 720 | 7 260 | 60 | 50 | 0,337 |
| 13 | 443562/000-S | 7 510 | 66 | 53 | 0,388 | ||||
| 16 | 443564/000-S | 7 370 | 72 | 56 | 0,439 | ||||
| 19 | 443565/000-S | 7 530 | 78 | 59 | 0,490 | ||||
| 25 | 443566/000-S | 7 540 | 90 | 65 | 0,541 | ||||
| 32 | 443567/000-S | 7 520 | 104 | 72 | 0,592 | ||||
| 38 | 443268/000-S | 7 530 | 116 | 78 | 0,643 | ||||
| 50 | 443569/000-S | 7 660 | 140 | 90 | 0,694 | ||||
| 63 | 443570/000-S | 7 630 | 166 | 103 | 0,745 | ||||
| 75 | 443571/000-S | 7 620 | 190 | 115 | 0,796 | ||||
| 80 | 443572/000-S | 7 630 | 200 | 120 | 0,847 | ||||
| 100 | 443573/000-S | 7 660 | 240 | 140 | 0,898 | ||||
| 125 | 443574/000-S | 7 630 | 290 | 165 | 0,949 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGT 500 C50
Kit de rechange : 896529/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
