RESSORTS A GAZ GRANDE FORCE RGT
Autres produits
Accès produits de RESSORTS A GAZ GRANDE FORCE RGT
Accès sélection
Retour vers Ressorts à gaz
RGT 2400
• Diamètre : de 32 à 150 mm
• Course : de 10 à 125 mm
• Force : de 350 à 9500 daN (9.5t)
• Conçu spécialement pour les constructeurs automobiles
• Conception solide (sans soudure)

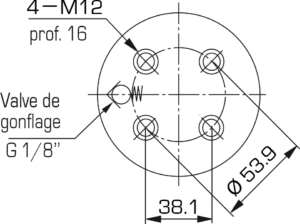

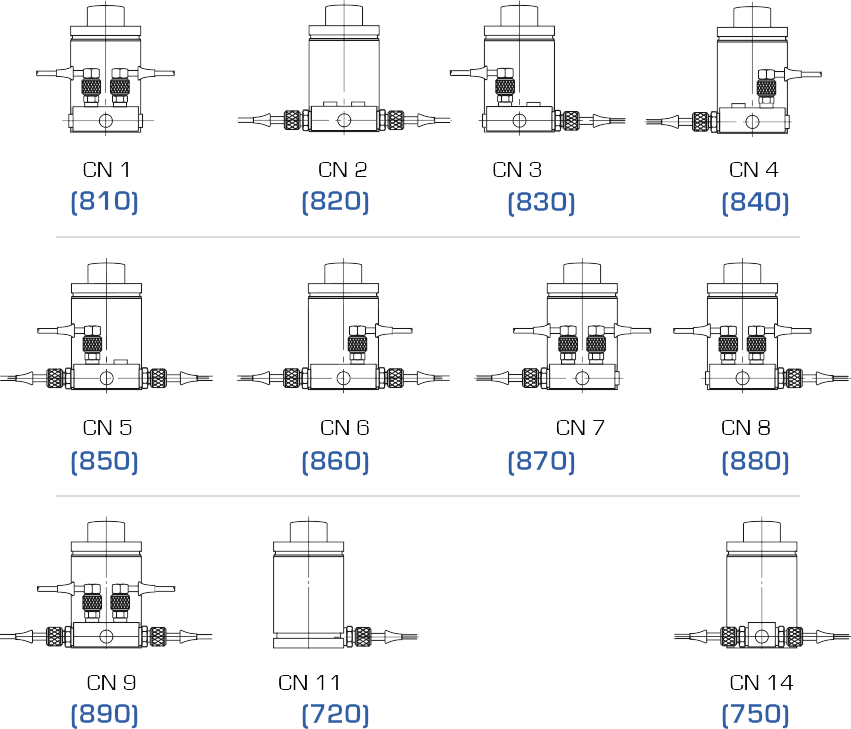

• Conception et caractéristiques identiques aux ressorts à gaz RGP mais peuvent être utilisés avec le système de liaisons standards G 1/8’’ (sauf RGT 350)
• Taraudages profonds dans le fond, recommandés pour la fixation dans la partie supérieure des outils
• Standard Toyota : SMS DNH 3203 N
| Type | Force
daN |
Course C
mm |
Référence | Pression
MPa (bar) |
Force F1
N |
Force F2
N |

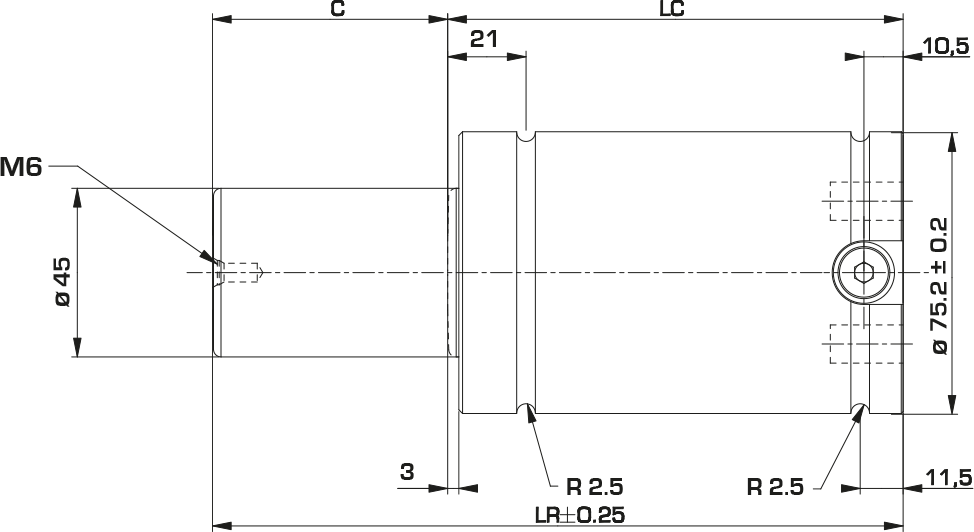

LR
mm |
LC
mm |
Masse
Kg |
| RGT | 2400 | 16 | 443644/000 | 15
(150) (!) |
23 860 | 36 120 | 91 | 75 | 1,93 |
| 19 | 443645/000 | 36 560 | 97 | 78 | 1,97 | ||||
| 25 | 443646/000 | 37 370 | 109 | 84 | 2,00 | ||||
| 32 | 443647/000 | 37 810 | 123 | 91 | 2,01 | ||||
| 38 | 443648/000 | 38 200 | 135 | 97 | 2,11 | ||||
| 50 | 443649/000 | 38 630 | 159 | 109 | 2.60 | ||||
| 63 | 443650/000 | 38 920 | 185 | 122 | 2,80 | ||||
| 75 | 443651/000 | 39 110 | 209 | 134 | 3,00 | ||||
| 80 | 443652/000 | 39 140 | 219 | 139 | 3,03 | ||||
| 100 | 443653/000 | 39 360 | 259 | 159 | 3,40 | ||||
| 125 | 443654/000 | 39 460 | 309 | 184 | 3,80 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGT 2400 C50
Kit de rechange : 896533/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
