Ressort à gaz RGT 1500

• Diamètre : de 32 à 150 mm
• Course : de 10 à 125 mm
• Force : de 350 à 9500 daN (9.5t)
• Conçu spécialement pour les constructeurs automobiles
• Conception solide (sans soudure)
• Conception et caractéristiques identiques aux ressorts à gaz RGP mais peuvent être utilisés avec le système de liaisons standards G 1/8’’ (sauf RGT 350)

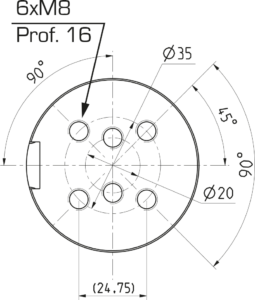

• Taraudages profonds dans le fond, recommandés pour la fixation dans la partie supérieure des outils
• Standard Toyota : SMS DNH 3203 N

Imprimer cette fiche
Ressort à gaz RGT 1500 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 2
Ressort à gaz RGT 1500 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 3
Ressort à gaz RGT 1500 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 4
Ressort à gaz RGT 1500 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 5

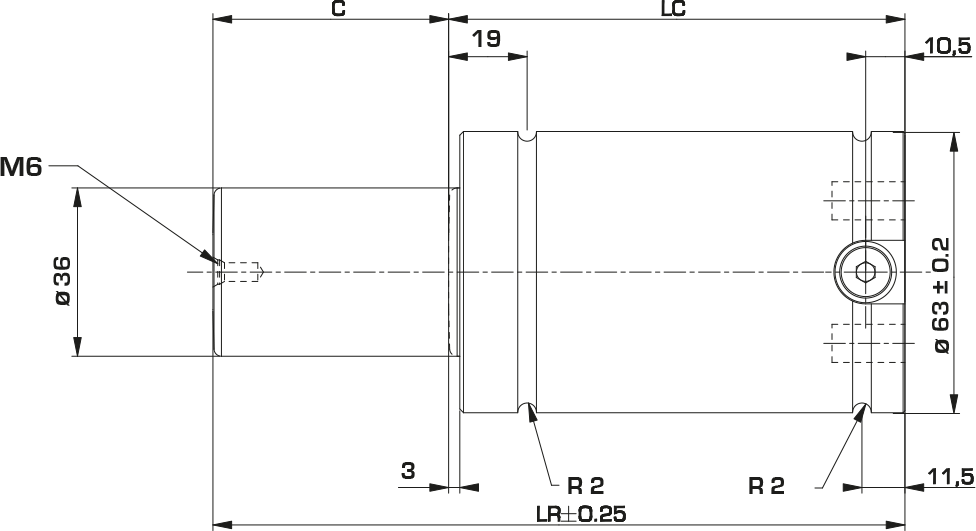

Type Force Course C Référence Pression Force F1 Force F2 LR LC Masse Modèle 3D
daN mm MPa (bar) N* N* mm mm Kg
RGT 1500 13 443622/000-S 15

(150)

(!)

15 270 21 440 78 65 1,17 3D
16 443624/000-S 21 870 84 68 1,21 3D
19 443625/000-S 22 360 90 71 1,27 3D
25 443626/000-S 22 810 102 77 1,37 3D
32 443627/000-S 23 240 116 84 1,42 3D
38 443628/000-S 23 440 128 90 1,49 3D
50 443629/000-S 23 710 152 102 1,64 3D
63 443630/000-S 24 030 178 115 1,80 3D
75 443631/000-S 24 130 202 127 1,94 3D
80 443632/000-S 24 180 212 132 2,00 3D
100 443633/000-S 24 350 252 152 2,27 3D
125 443634/000-S 24 450 302 177 2,57 3D

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGT 1500 C50
Kit de rechange : 896532/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.

Ressort à gaz RGT 1500 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 6

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

Ressort à gaz RGT 1500 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 7
