Ressort à gaz RGT 4200

• Diamètre : de 32 à 150 mm
• Course : de 10 à 125 mm
• Force : de 350 à 9500 daN (9.5t)
• Conçu spécialement pour les constructeurs automobiles
• Conception solide (sans soudure)
• Conception et caractéristiques identiques aux ressorts à gaz RGP mais peuvent être utilisés avec le système de liaisons standards G 1/8’’ (sauf RGT 350)

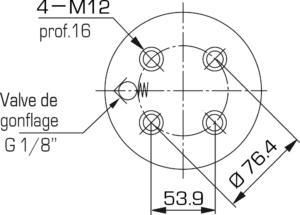

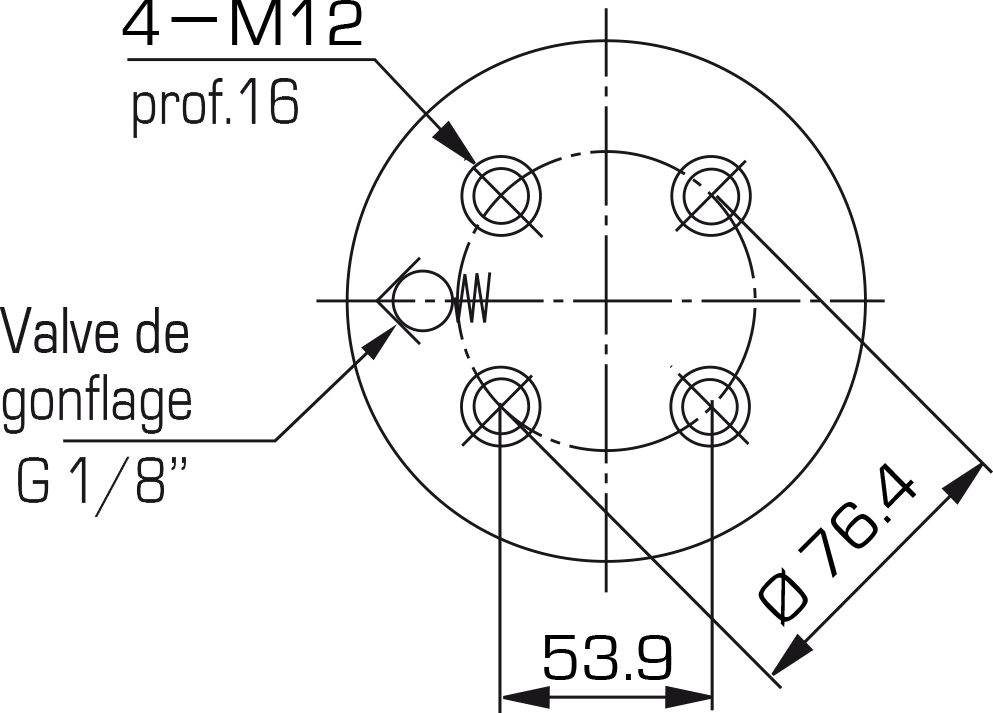

• Taraudages profonds dans le fond, recommandés pour la fixation dans la partie supérieure des outils
• Standard Toyota : SMS DNH 3203 N

Imprimer cette fiche

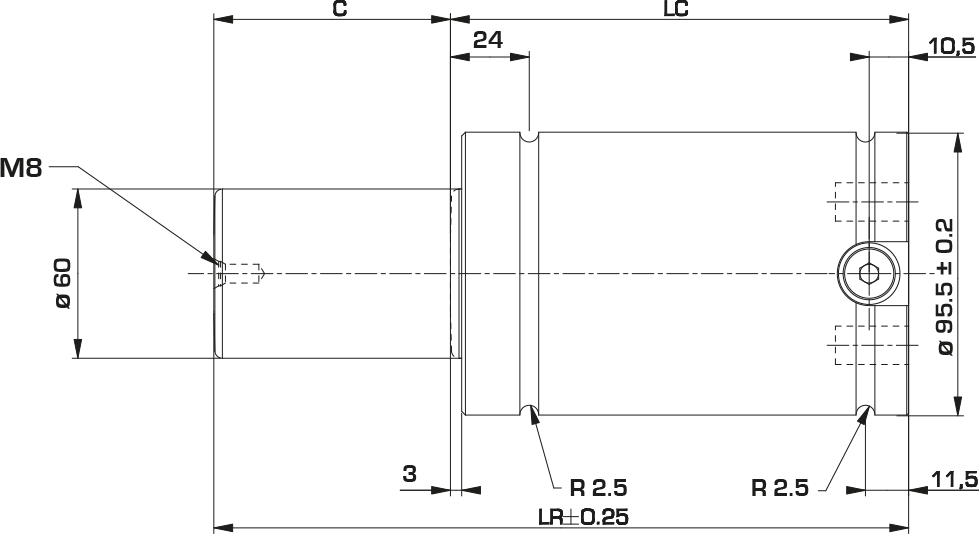

Ressort à gaz RGT 4200 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 2
Ressort à gaz RGT 4200 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 3

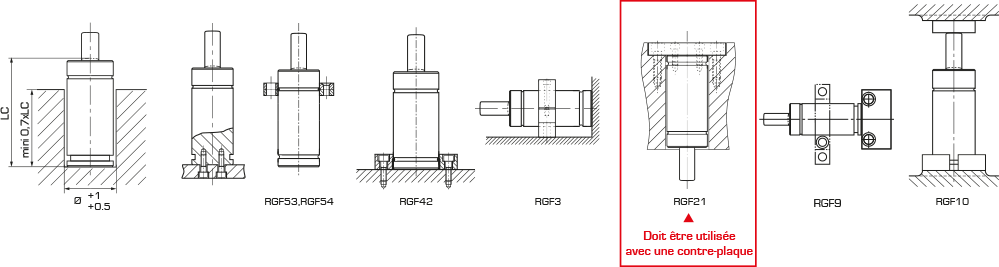

Ressort à gaz RGT 4200 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 4
Ressort à gaz RGT 4200 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 5
Type Force Course C Référence Pression Force F1 Force F2 LR LC Masse Modèle 3D
daN mm MPa (bar) N* N* mm mm Kg
RGT 4200 16 443664/000-S 15

(150)

(!)

42 420 62 890 94 78 3,30 3D
19 443665/000-S 63 870 100 81 3,40 3D
25 443666/000-S 65 610 112 87 3,60 3D
32 443667/000-S 66 790 126 94 3,80 3D
38 443668/000-S 67 670 138 100 3,90 3D
50 443669/000-S 68 770 162 112 4,20 3D
63 443670/000-S 69 520 188 125 4,60 3D
75 443671/000-S 70 020 212 137 4,90 3D
80 443672/000-S 70 170 222 142 5,00 3D
100 443673/000-S 70 700 262 162 5,50 3D
125 443674/000-S 71 960 312 187 6,20 3D

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGT 4200 C50
Kit de rechange : 896534/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.

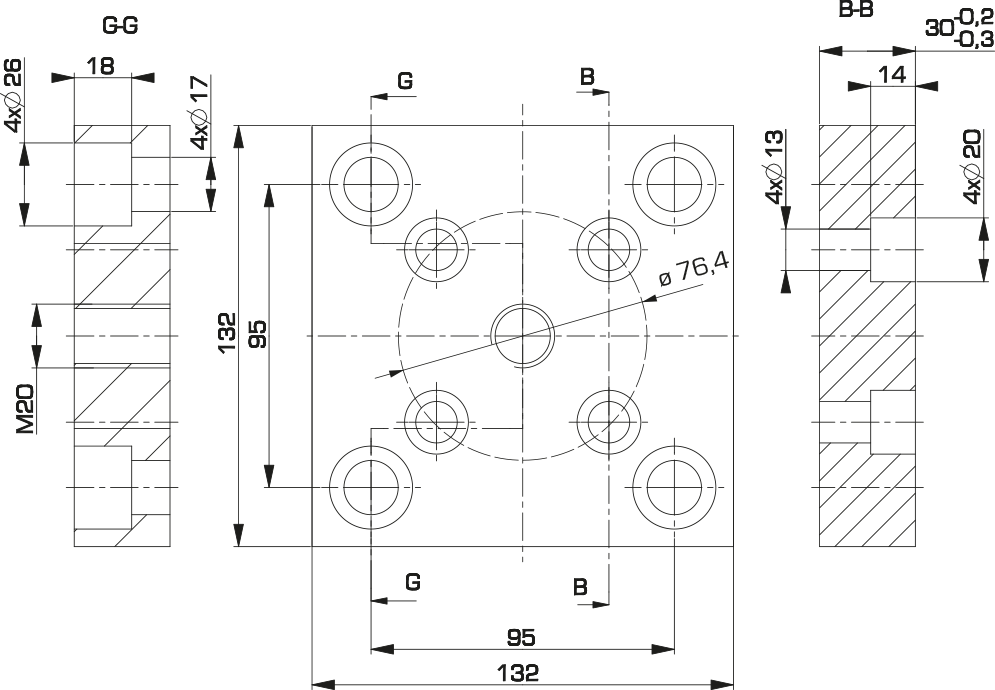

Ressort à gaz RGT 4200 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 6

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

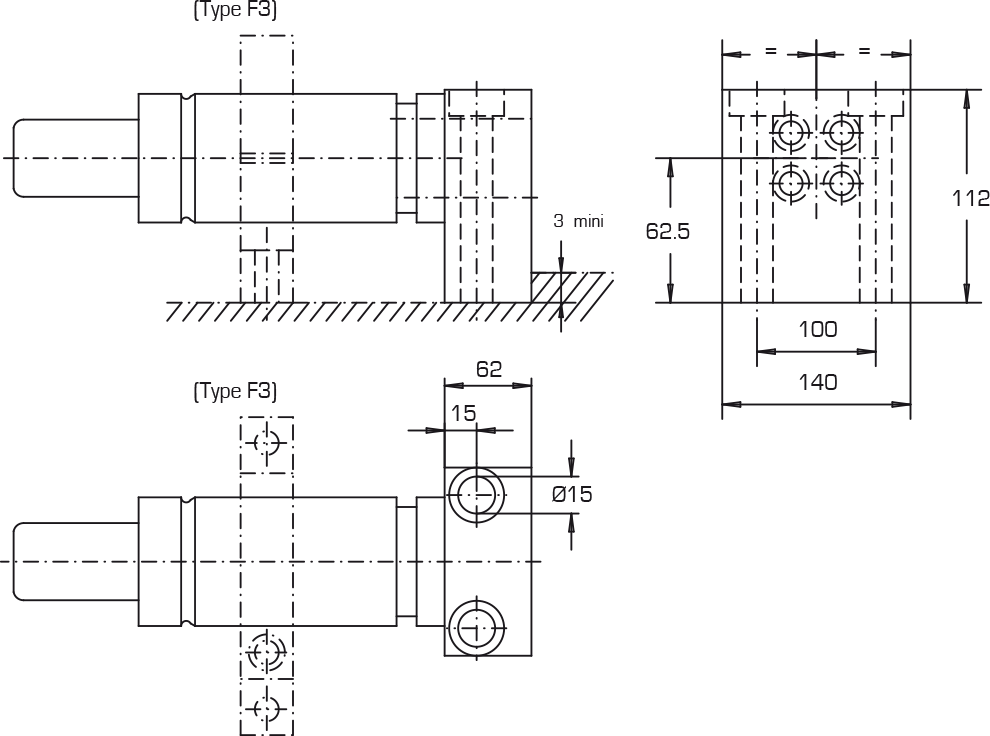

Ressort à gaz RGT 4200 : RESSORTS A GAZ GRANDE FORCE RGT - Quiri - 7
