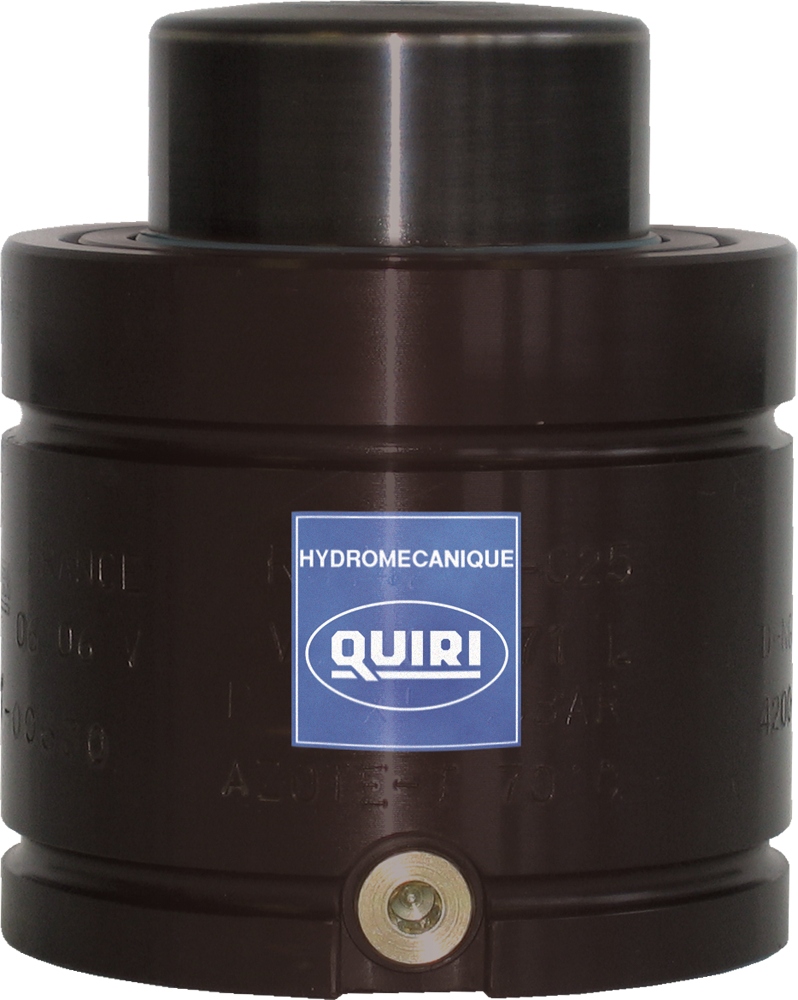

RGT 9500
• Diamètre : de 32 à 150 mm
• Course : de 10 à 125 mm
• Force : de 350 à 9500 daN (9.5t)
• Conçu spécialement pour les constructeurs automobiles
• Conception solide (sans soudure)
• Conception et caractéristiques identiques aux ressorts à gaz RGP mais peuvent être utilisés avec le système de liaisons standards G 1/8’’ (sauf RGT 350)

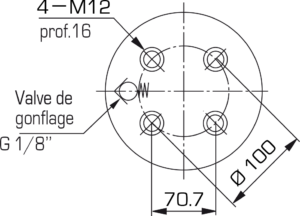

• Taraudages profonds dans le fond, recommandés pour la fixation dans la partie supérieure des outils
• Standard Toyota : SMS DNH 3203 N
| Type | Force
daN |
Course C
mm |
Référence | Pression
MPa (bar) |
Force F1
N * |
Force F2
N * |
LR
mm |
LC
mm |
Masse
Kg |
| RGT | 9500 | 19 | 443705/000 | 15
(150) (!) |
95 430 | 139 110 | 116 | 97 | 11,00 |
| 25 | 443706/000 | 143 320 | 128 | 103 | 11,40 | ||||
| 32 | 443707/000 | 147 040 | 142 | 110 | 11,90 | ||||
| 38 | 443708/000 | 149 300 | 154 | 116 | 12,30 | ||||
| 50 | 443709/000 | 152 720 | 178 | 128 | 13,20 | ||||
| 63 | 443710/000 | 155 080 | 204 | 141 | 14,20 | ||||
| 75 | 443711/000 | 156 650 | 228 | 153 | 15,00 | ||||
| 80 | 443712/000 | 157 140 | 238 | 158 | 15,50 | ||||
| 100 | 443713/000 | 158 690 | 278 | 178 | 16,80 | ||||
| 125 | 443714/000 | 160 980 | 328 | 203 | 18,60 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGT 9500 C50
Kit de rechange : 896563/000
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
