Ressort à gaz RG 500
• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)
• Peuvent être reliés entre eux
• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s

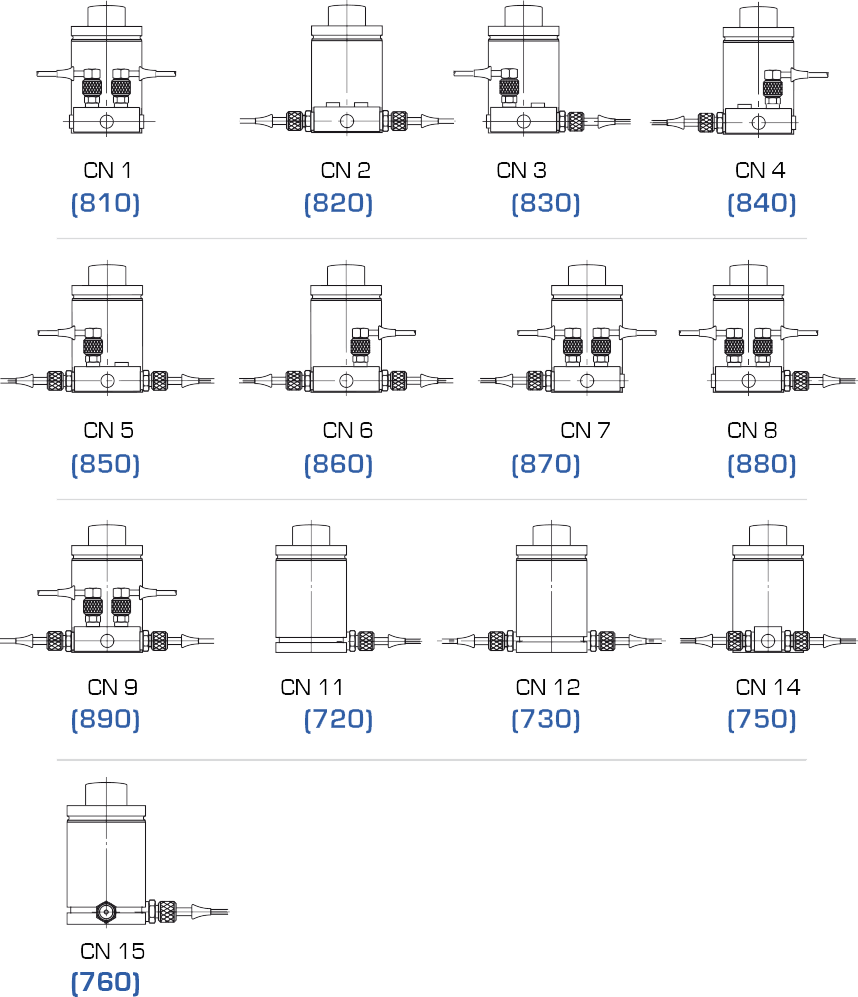

Pour plus de détails sur les connexions des ressorts ISO, voir CONNEXIONS POUR RESSORTS A GAZ ISO

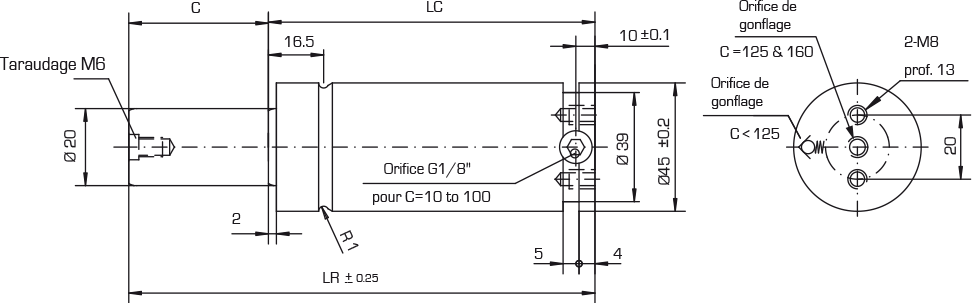

| Type | Force | Course C | Référence | ISO | Pression | Force F1 | Force F2 | LR | LC | Masse | Modèle 3D |
| daN | mm | MPa (bar) | N* | N* | mm | mm | Kg | ||||
| RG | 500 | 10 | 442251/000 | 15
(150) (!) |
4 720
|
5 980 | 105 | 95 | 0.95 | 3D | |
| 16 | 442252/000 | 6 120 | 117 | 101 | 1.00 | 3D | |||||
| 25 | 442253/000 | X | 6 260 | 135 | 110 | 1.05 | 3D | ||||
| 38 | 442257/000 | 6 380 | 161 | 123 | 1.15 | 3D | |||||
| 50 | 442254/000 | X | 6 440 | 185 | 135 | 1.20 | 3D | ||||
| 63 | 442258/000 | 6 480 | 211 | 148 | 1.30 | 3D | |||||
| 80 | 442255/000 | X | 6 470 | 245 | 165 | 1.40 | 3D | ||||
| 100 | 442256/000 | 6 570 | 285 | 185 | 1.55 | 3D | |||||
| 125 (1) | 442259/000 | 6 600 | 335 | 210 | 1.70 | 3D | |||||
| 160 (1) | 442260/000 | 6 550 | 405 | 245 | 1.90 | 3D |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RG 500 C50
Kits de rechange – Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
– V1 (bague bronze et tige chrome) : 896488/000
– V2 (bague et tige acier noir) : 896597/000
(1) Les courses 125, 160 ne peuvent être reliés car la valve de gonflage est située à la base du corps.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
