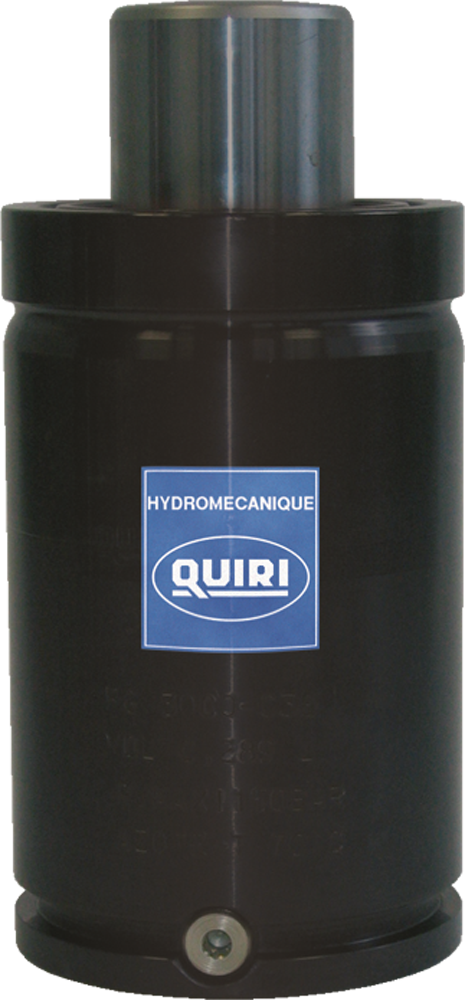

Ressort à gaz RG 5000
• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)
• Peuvent être reliés entre eux
• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s
Pour plus de détails sur les connexions des ressorts ISO, voir CONNEXIONS POUR RESSORTS A GAZ ISO

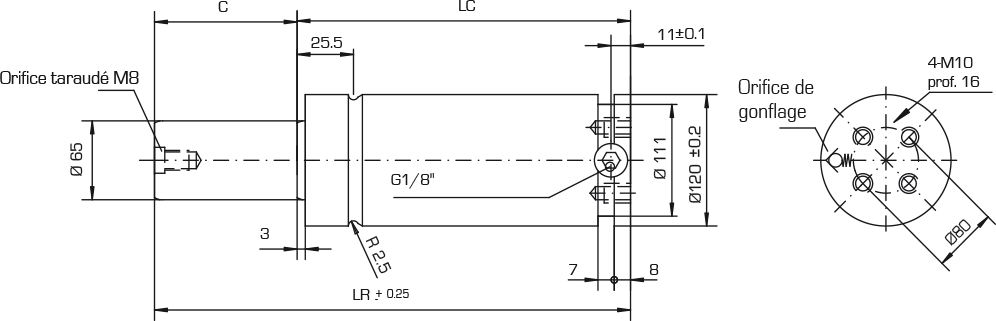

| Type | Force | Course C | Référence | ISO | Pression | Force F1 | Force F2 | LR | LC | Masse | Modèle 3D |
| daN | mm | MPa (bar) | N* | N* | mm | mm | Kg | ||||
| RG | 5000 | 10 | 442927/000 | 15
(150) (!) |
49 780 | 70 480 | 160 | 150 | 11.50 | 3D | |
| 25 | 442911/000 | X | 70 530 | 190 | 165 | 12.10 | 3D | ||||
| 38 | 442928/000 | 73 570 | 216 | 178 | 12.70 | 3D | |||||
| 50 | 442912/000 | X | 75 270 | 240 | 190 | 13.40 | 3D | ||||
| 63 | 442929/000 | 76 540 | 266 | 203 | 14.20 | 3D | |||||
| 80 | 442913/000 | X | 77 630 | 300 | 220 | 14.90 | 3D | ||||
| 100 | 442914/000 | X | 78 500 | 340 | 240 | 16.00 | 3D | ||||
| 125 | 442915/000 | X | 79 270 | 390 | 265 | 17.30 | 3D | ||||
| 160 ** | 442996/000 | X | 79 950 | 460 | 300 | 19.00 | 3D | ||||
| 200 ** | 442997/000 | 80 480 | 540 | 340 | 21.00 | 3D | |||||
| 250 ** | 442998/000 | 80 920 | 640 | 390 | 24.00 | 3D | |||||
| 300 ** | 442999/000 | 81 200 | 740 | 440 | 27.00 | 3D |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
** Ressort à gaz «Cat. II module D1» selon la DESP 2014/68/EU (voir note sur le guide général) : ce ressort doit être retourné au fabricant pour réparation.
Exemple de commande : RG 5000 C50
Kits de rechange – Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
– V1 (bague bronze et tige chrome) : 896492/000
– V2 (bague et tige acier noir) : 896604/000
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
