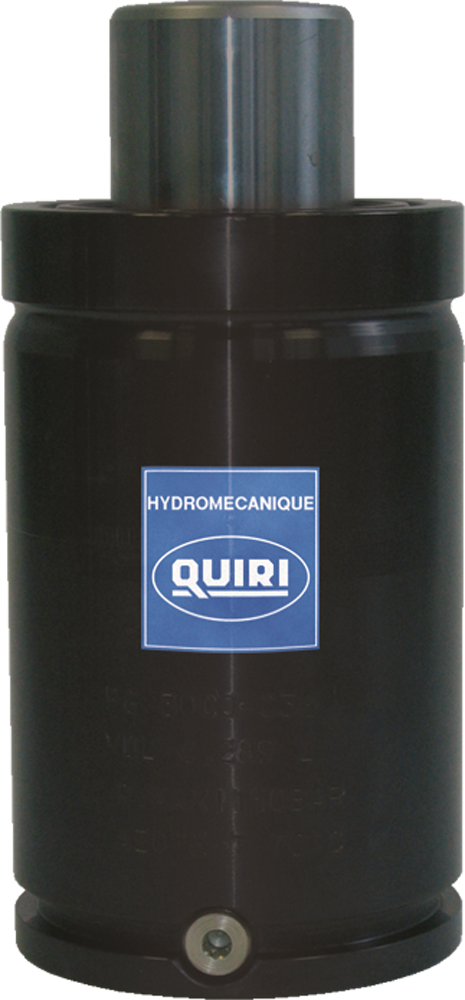

Ressort à gaz RG 10000

• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)
• Peuvent être reliés entre eux

• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s

Imprimer cette fiche
Ressort à gaz RG 10000 : RESSORTS A GAZ ISO - Quiri - 2
Ressort à gaz RG 10000 : RESSORTS A GAZ ISO - Quiri - 3

Non conformes au standard ISO : 20 mm plus long et ø165 mm au lieu de 195 mm.

Ressort à gaz RG 10000 : RESSORTS A GAZ ISO - Quiri - 4

Pour plus de détails sur les connexions des ressorts ISO, voir CONNEXIONS POUR RESSORTS A GAZ ISO

Existe aussi pour les hautes cadences.
Pour plus d’informations, veuillez nous contacter.

Type Force

daN

Course C

mm

Référence Pression

MPa (bar)

Force F1

N *

Force F2

N *

LR

mm

LC

mm

Masse

Kg

RG 10000 80 ** 442893/000 15

(150)

(!)



95 430 137 960 340 260 34.00
100 ** 442894/000 140 150 380 280 36.00
125 ** 442895/000 142 080 430 305 39.00
160 ** 442896/000 143 900 500 340 43.00
200 ** 442897/000 145 290 580 380 47.00
250 ** 442898/000 146 460 680 430 53.00
300 ** 442899/000 147 270 780 480 58.00

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
** Ressort à gaz «Cat. II module D1» selon la DESP 2014/68/EU (voir note sur le guide général) : ce ressort doit être retourné au fabricant pour réparation.

Exemple de commande : RG 10000 C50
Kit de rechange : 896496/000.
Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

Ressort à gaz RG 10000 : RESSORTS A GAZ ISO - Quiri - 5
