Ressort à gaz RG 1500

• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)
• Peuvent être reliés entre eux

• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s

Imprimer cette fiche

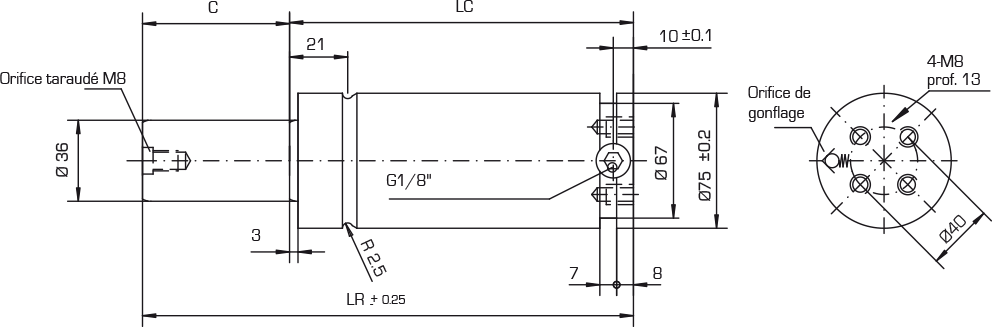

Ressort à gaz RG 1500 : RESSORTS A GAZ ISO - Quiri - 2

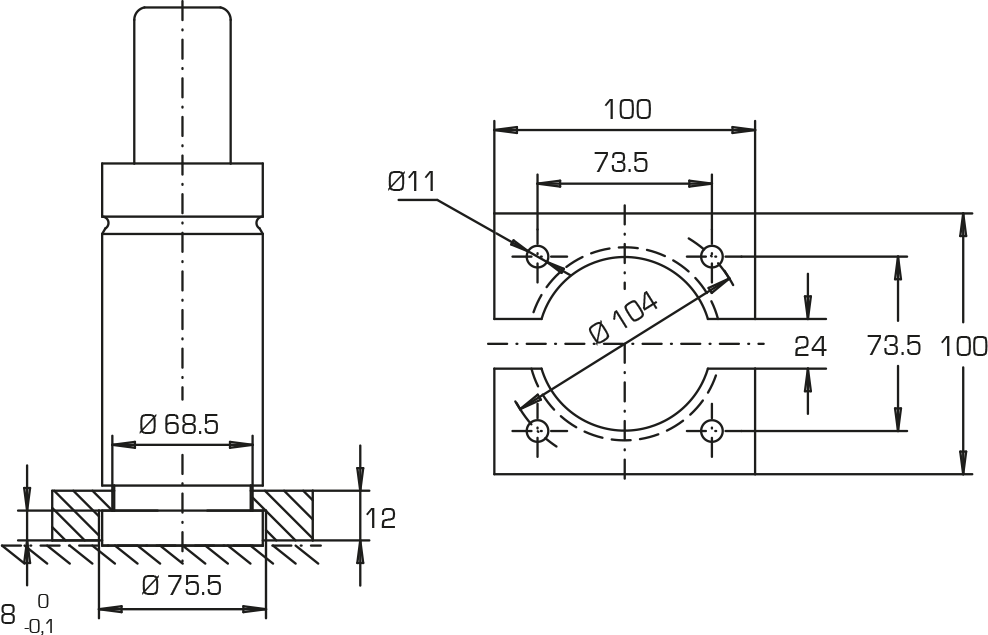

Ressort à gaz RG 1500 : RESSORTS A GAZ ISO - Quiri - 3
Ressort à gaz RG 1500 : RESSORTS A GAZ ISO - Quiri - 4

Pour plus de détails sur les connexions des ressorts ISO, voir CONNEXIONS POUR RESSORTS A GAZ ISO

Type Force Course C Référence ISO Pression Force F1 Force F2 LR LC Masse Modèle 3D
daN mm MPa (bar) N* N* mm mm Kg
RG 1500 10 442537/000 15

(150)

(!)

15 270 18 530 130 120 3.30 3D
25 442531/000 X 20 490 160 135 3.50 3D
38 442538/000 21 340 186 148 3.70 3D
50 442532/000 X 21 800 210 160 4.00 3D
63 442539/000 22 130 236 173 4.20 3D
80 442533/000 X 22 440 270 190 4.50 3D
100 442534/000 X 22 670 310 210 4.90 3D
125 442535/000 X 22 900 360 235 5.40 3D
160 442536/000 X 23 090 430 270 5.80 3D
200 442540/000 23 240 510 310 6.50 3D
250 442541/000 23 340 610 360 7.50 3D
300 442542/000 23 430 710 410 8.50 3D

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RG 1500 C50
Kits de rechange – Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
– V1 (bague bronze et tige chrome) : 896490/000
– V2 (bague et tige acier noir) : 896599/000

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

Ressort à gaz RG 1500 : RESSORTS A GAZ ISO - Quiri - 5
