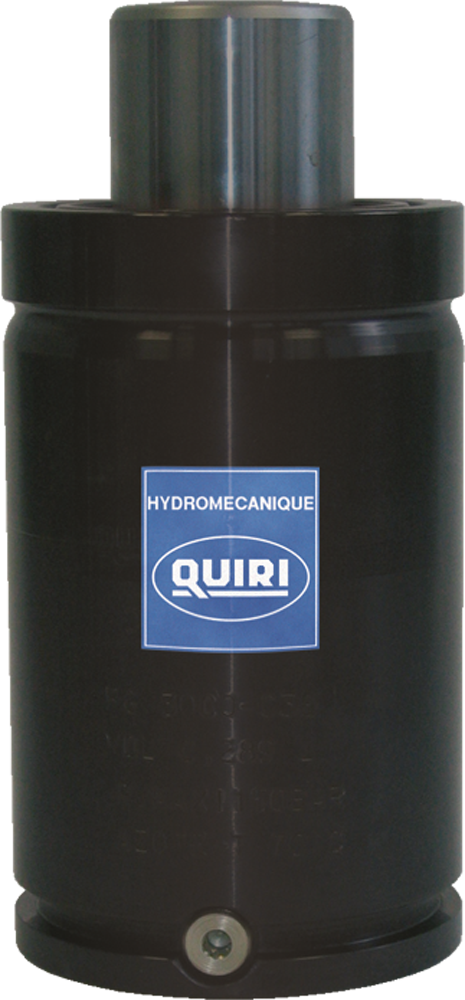

RG 3000
• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)
• Peuvent être reliés entre eux
• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s
Pour plus de détails sur les connexions des ressorts ISO, voir CONNEXIONS POUR RESSORTS A GAZ ISO

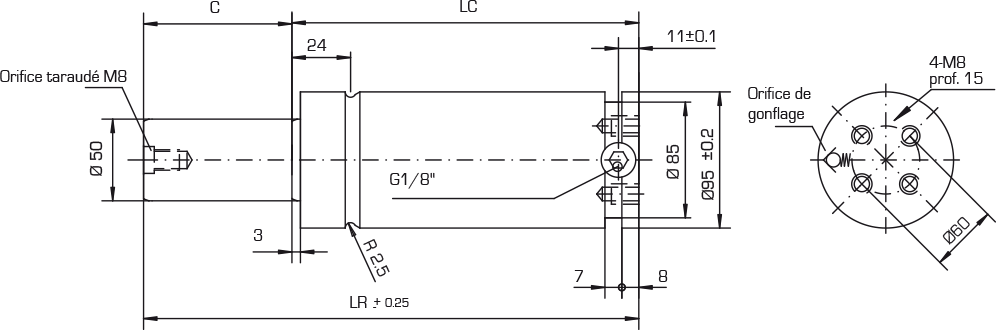

| Type | Force
daN |
Course C
mm |
Référence | ISO | Pression
MPa (bar) |
Force F1
N* |
Force F2
N* |
LR
mm |
LC
mm |
Masse
Kg |
| RG | 3000 | 10 | 442737/000 | 15
(150) (!)
|
29 460 | 36 490 | 140 | 130 | 5.90 | |
| 25 | 442731/000 | X | 40 860 | 170 | 145 | 6.30 | ||||
| 38 | 442738/000 | 42 680 | 196 | 158 | 6.70 | |||||
| 50 | 442732/000 | X | 43 720 | 220 | 170 | 7.00 | ||||
| 63 | 442739/000 | 44 440 | 246 | 183 | 7.50 | |||||
| 80 | 442733/000 | X | 45 160 | 280 | 200 | 7.90 | ||||
| 100 | 442734/000 | X | 45 680 | 320 | 220 | 8.50 | ||||
| 125 | 442735/000 | X | 46 180 | 370 | 245 | 9.30 | ||||
| 160 | 442736/000 | X | 46 610 | 440 | 280 | 10.40 | ||||
| 200 | 442740/000 | 46 930 | 520 | 320 | 11.70 | |||||
| 250** | 442798/000 | 47 180 | 620 | 370 | 13.40 | |||||
| 300** | 442799/000 | 47 370 | 720 | 420 | 15.00 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
** Ressort à gaz «Cat. II module D1» selon la DESP 2014/68/EU (voir note sur le guide général) : ce ressort doit être retourné au fabricant pour réparation.
Exemple de commande : RG 3000 C50
Kits de rechange – Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
– V1 (bague bronze et tige chrome) : 896491/000
– V2 (bague et tige acier noir) : 896603/000
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
