Ressort à gaz RG 750

• Conformes aux dimensions standards ISO11901-1, CNOMO E.24.54.815.N
• Conformes à la directive européenne PED 2014/68/EU
• Force : de 250 à 10 000 daN (10t)
• Course : jusqu’à 300mm
• Conçus pour un usage intensif
• Double étanchéité
• Guidage lubrifié
• Structure solide (sans soudure)
• Peuvent être reliés entre eux

• Gaz : Azote
• Pression de gonflage maximum : 150 bar
• Pression de gonflage minimum : 25 bar
• Température de fonctionnement : 0/+70°C
• Vitesse maximum du piston : 1.6 m/s

Imprimer cette fiche
Ressort à gaz RG 750 : RESSORTS A GAZ ISO - Quiri - 2

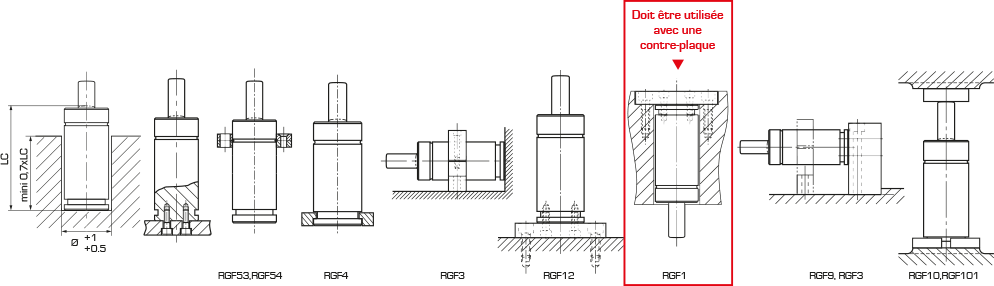

Ressort à gaz RG 750 : RESSORTS A GAZ ISO - Quiri - 3

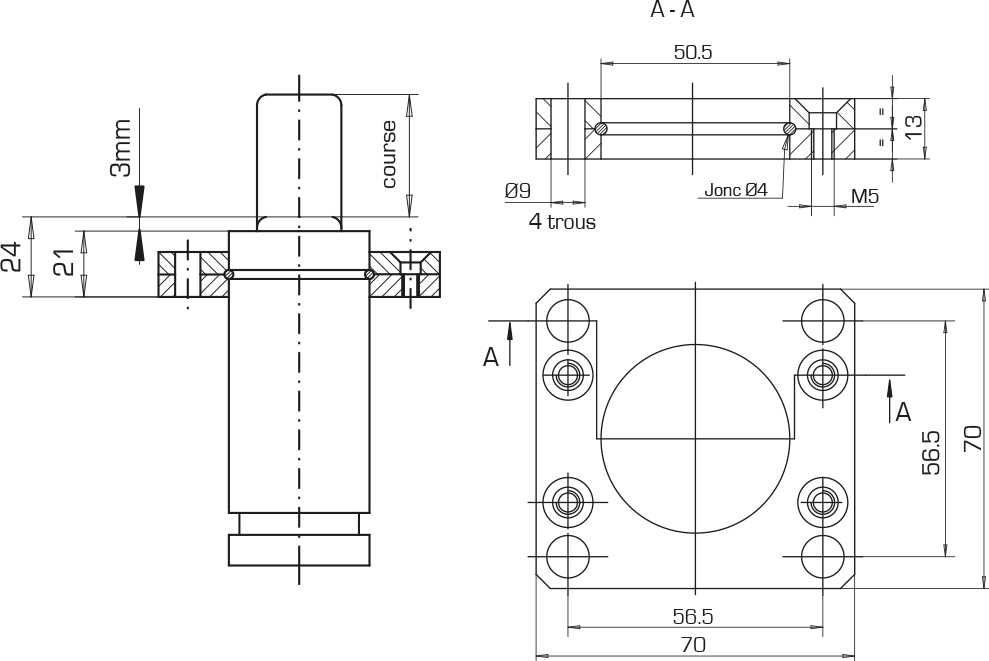

Ressort à gaz RG 750 : RESSORTS A GAZ ISO - Quiri - 4

Pour plus de détails sur les connexions des ressorts ISO, voir CONNEXIONS POUR RESSORTS A GAZ ISO

Type Force

daN

Course C

mm

Référence ISO Pression

MPa (bar)

Force F1

N *

Force F2

N *

LR

mm

LC

mm

Masse

Kg

RG 750 13 442337/000 15

(150)

(!)



7 370 9 660 121 108 1.30
25 442331/000 X 10 230 145 120 1.40
38 442338/000 10 550 171 133 1.50
50 442332/000 X 10 700 195 145 1.60
63 442339/000 10 930 221 158 1.70
80 442333/000 X 10 960 255 175 1.80
100 442334/000 X 11 030 295 195 2.00
125 442335/000 X 11 090 345 220 2.20
160 442336/000 X 11 170 415 255 2.50
200 (1) 442330/000 11 230 495 295 2.90
250 (1) 442341/000 11 250 595 345 3.30
300 (1) 442342/000 11 300 695 395 3.70

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RG 750 C50
Kits de rechange – Composition : bague de guidage, joints d’étanchéité, valve et lubrifiant.
– V1 (bague bronze et tige chrome) : 896489/000
– V2 (bague et tige acier noir) : 896598/000

(1) Les courses 200, 250 et 300 ne peuvent être reliés car la valve de gonflage est située à la base du corps.

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
