Vérins à étage, rappel par ressort – 500 bar – SLB

Alliage Léger

• Simple effet à rappel par ressort.
• Corps et tige en alliage léger anodisé
• Livré d’origine avec
• Bloc d’appui en alliage léger
• Poignée rabattable
• Sabot de protection avec coupleur RM 518 sur liaison tangentielle

Imprimer cette fiche

Ces vérins peuvent être réalisés avec rappel hydraulique, nous consulter.

Vérins à étage, rappel par ressort – 500 bar – SLB : Vérins de levage en aluminium 500 bar - Quiri - 2
Catégorie de vérins Force nominale
500 bar

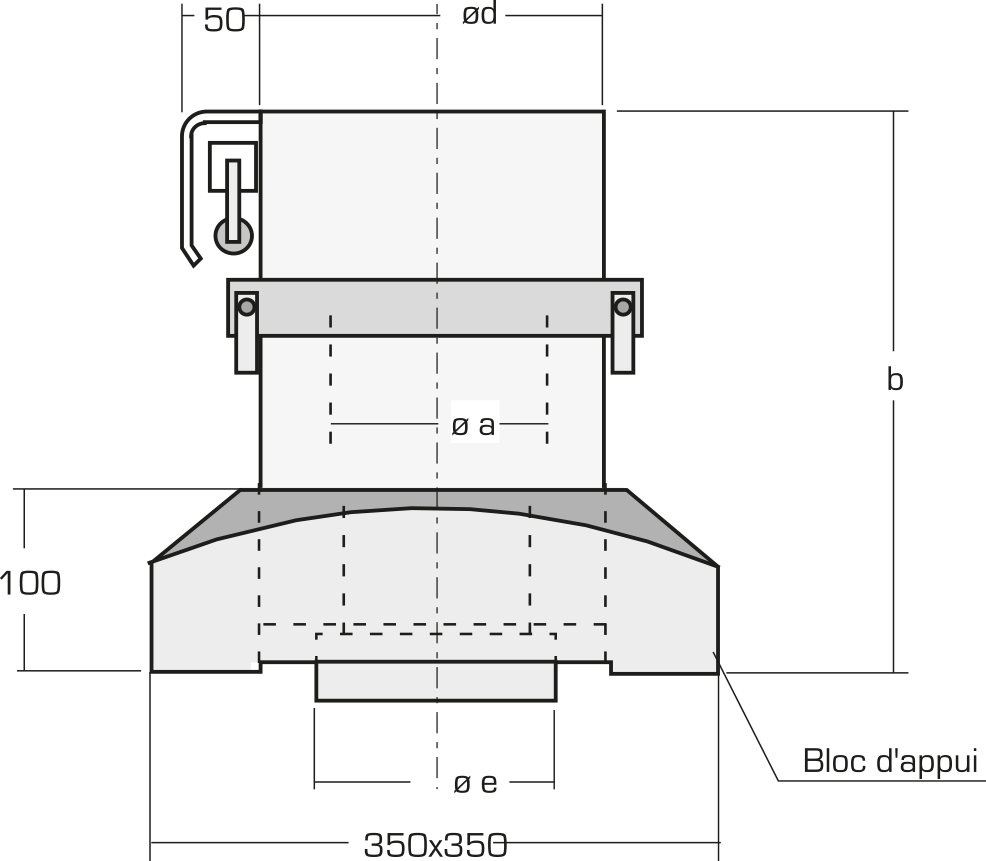

Course Section de poussée Volume d’huile Référence Dimensions (mm) Poids
Tonnes kN mm cm2 cm3   a b d e kg
45 475 200 95,03 1901 SLB 45/200 110 385 145,5 150 46
75 769,3 200 153,93 3079 SLB 75/200 140 415 190,5 150 60
110 1134,4 200 227 4540 SLB 110/200 170 440 230,5 155 82
Catégorie de vérins Cales empilables, hauteur standard 150 mm
Sous bloc d’appui Sous piston
Tonnes Dimensions (mm) Poids (kg) Référence Dimensions (mm) Poids (kg) Référence
45 350 x 90 13 CEB 45 350 x 130 13,5 CEP 45
75
110 350 x 150 16,5 CEP 110

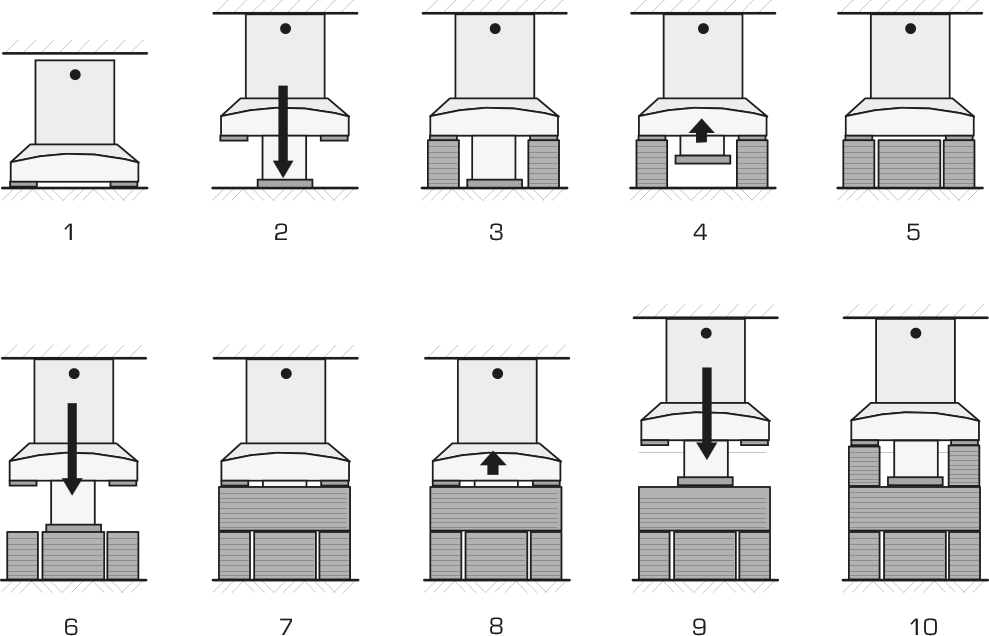

Utilisation

Vérins à étage, rappel par ressort – 500 bar – SLB : Vérins de levage en aluminium 500 bar - Quiri - 3

1 : Mise en place
2 : Premier levage
3 : Premier calage sous bloc
4 : Remontée du piston
5 : Calage sous piston
6 : Deuxième levage
7 : Deuxième calage sous bloc
8 : Remontée du piston
9 : Troisième levage
10 : Etc……….
