Vérins simple effet, rappel par ressort – 500 bar – SLS

Alliage Léger

Caractéristiques
Options

Caractéristiques

• Simple effet à rappel par ressort
• Pression maxi. 600 bar (course à limiter à 80% de la course totale)
• Corps en alliage léger anodisé
• Tige en acier chromé pour vérins 6, 10, 20T
• Tige en alliage léger anodisé pour vérins 45, 75, 110T
• Joint racleur
• Livré d’origine sans coupleur

Options

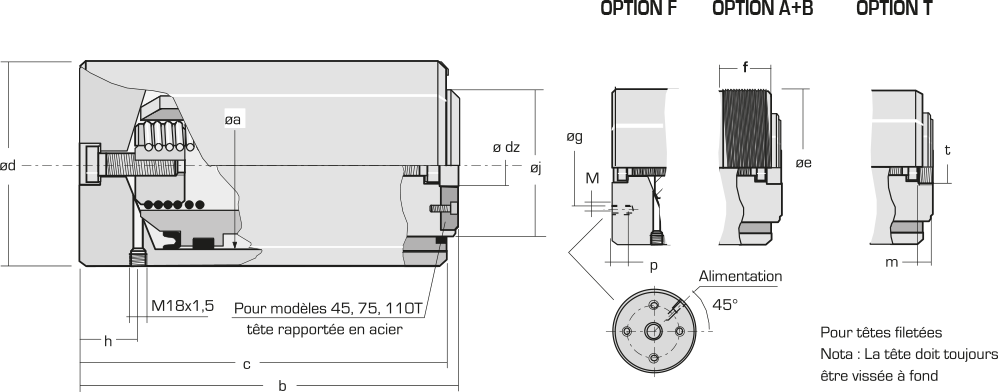

A+B : Extrémité du corps filetée avec bague de protection *
F : 4 trous de fixation taraudés dans le fond
T : Taraudage du logement dz

Imprimer cette fiche

Vérins simple effet, rappel par ressort – 500 bar – SLS : Vérins de levage en aluminium 500 bar - Quiri - 2

Catégorie de vérins	Force nominale 500 bar	Force maxi. 600 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)							Options			Poids
Tonnes	kN	kN	mm	cm2	cm3		a	b	c	d	h	j	dz	Option A *	Option F	Option T	kg
														e f	M x p sur Ø g	t m
6	62,8	75,4	75	12,56	94	SLS 6/75	40	190	185	55,5	23	32	16	M55 x 2 40	M6 x 12 Ø 35	M20 x 1,5 16	2,1
			150		188	SLS 6/150		265	260								2,4
10	98,2	117,8	75	19,63	147	SLS 10/75	50	215	208	68,5	25	40		M68 x2 50	M6 x 15 Ø 45		3,5
			150		294	SLS 10/150		290	283								3,9
20	192,4	230,8	75	38,48	289	SLS 20/75	70	225	222	100,5	28	60	25	M100 x 2 70	M8 x 20 Ø 65	M30 x 1,5 25	6,8
			150		577	SLS 20/150		302	297								8,8
45	475	569,9 *	75	95,03	713	SLS 45/75	110	240	236	145,5	40	95		145 x 3 70 **	M10 x 22 Ø 90		12
			200		1901	SLS 45/200		365	361								16,9
75	769,3	923,2	75	153,93	1154	SLS 75/75	140	270	266	190,5	45	125	35	190 x 4 70 **	M10 x 22 Ø 120	M38 x 2 15	22,7
			200		3079	SLS 75/200		395	391								31
110	1134,4	1361,2 *	75	227	1703	SLS 110/75	170	290	285	230,5	55	150		225 x 5 70 **	M12 x 25 Ø 150		36,5
			200		4540	SLS 110/200		415	410								44

* Pour les vérins 45 et 110 T avec option A, la pression est limitée à 500 bar

** Filetage semi-trapézoïdal

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 500 simple effet
