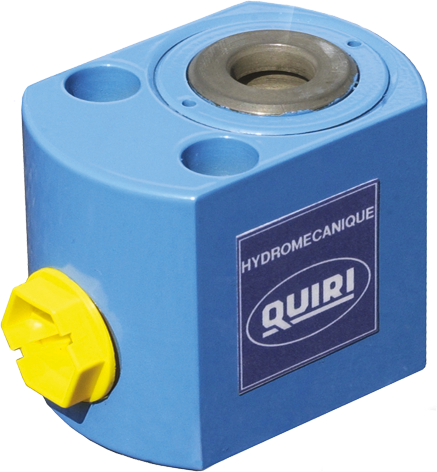

Vérins simple effet, rappel par gravité – 500 bar – SLS

Alliage Léger

Caractéristiques
Options

Caractéristiques

• Simple effet à rappel par gravité
• Pression maxi. 600 bar ( course à limiter à 80% de la course totale)
• Corps en alliage léger anodisé (sauf modèle 6T en acier)
• Tige en acier chromé
• Joint racleur
• Livré d’origine sans coupleur

Options

F : 4 trous de fixation taraudés dans le fond
T : Taraudage du logement ø16 sur SLS 6/20

Imprimer cette fiche

Vérins simple effet, rappel par gravité – 500 bar – SLS : Vérins de levage en aluminium 500 bar - Quiri - 2

Vérins simple effet, rappel par gravité – 500 bar – SLS : Vérins de levage en aluminium 500 bar - Quiri - 3

Catégorie de vérins	Force nominale 500 bar	Force maxi. 600 bar	Course	Section de poussée	Volume d’huile	Référence	Dimensions (mm)						Option F	Poids
Catégorie de vérins	Force nominale 500 bar	Force maxi. 600 bar	Course	Section de poussée	Volume d’huile	Référence	a	b	c	d	h	j	M x p sur Øg	Poids
Tonnes	kN	kN	mm	cm2	cm3		a	b	c	d	h	j	M x p sur Øg	kg
6	62,8	75,4	20	12,56	25	SLS 6/20	40	62	61		22	32		0,7
10	98,2	117,8	30	19,63	59	SLS 10/30	50	120	117	68,5	21	40	M6 x12 sur Ø50	1,8
20	192,4	230,8	30	38,48	115	SLS 20/30	70	105	104	100,5	21	60	M8 x 12 sur Ø80	3,3
45	475	569,9	30	95,03	285	SLS 45/30	110	145	142	145,5	25	95	M10 x 15 sur Ø120	11
75	769,3	923,2	30	153,93	462	SLS 75/30	140	170	167	190,5	25	125	M10 x15 sur Ø160	15
110	1134,4	1361,2	30	227	681	SLS 110/30	170	190	187	230,5	30	150	M12 x 20 sur Ø190	24,5

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 500 simple effet

Têtes plates lisses TPL – 500 bar

Protègent l’extrémité des tiges de vérin

Têtes plates filetées TPF – 500 bar

Protègent l’extrémité des tiges de vérin

Têtes rotulées TRB – 500 bar

Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.

Têtes rotulées TRF – 500 bar

Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
