Vérins télescopiques – 500 bar – SLT

Alliage Léger

Caractéristiques
Options

Caractéristiques

• Simple effet à rappel par gravité
• Rappel par ressort du piston N°2 (SLT 20/400)
• Corps en alliage léger anodisé
• Tige en acier chromé ou en alliage léger anodisé
• Joints racleurs
• Livré d’origine sans coupleur

Options

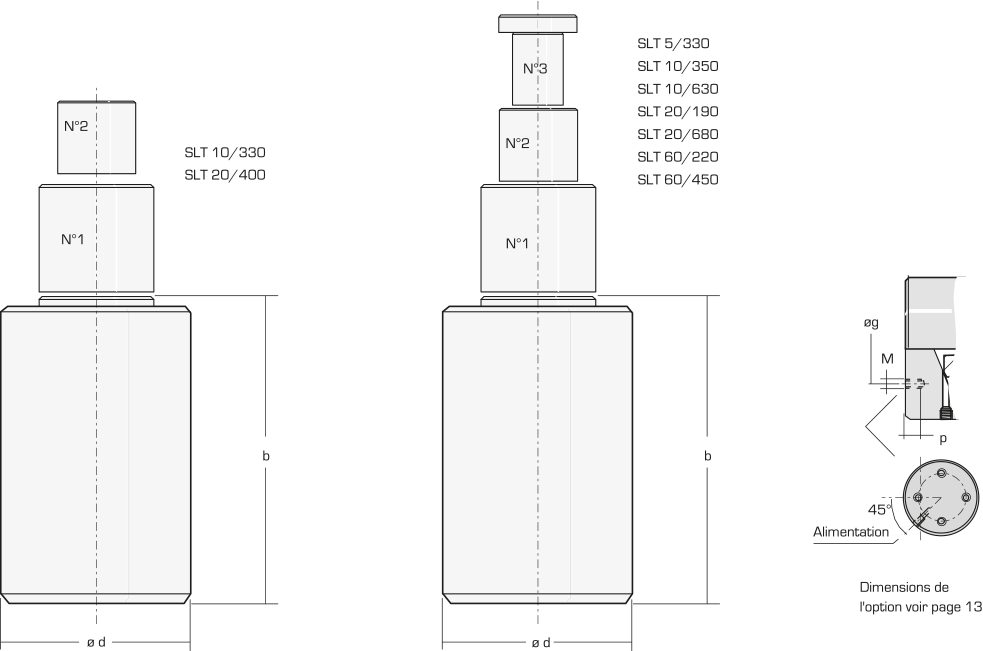

F : 4 trous de fixation taraudés dans le fond

Imprimer cette fiche

Vérins télescopiques – 500 bar – SLT : Vérins de levage en aluminium 500 bar - Quiri - 2

Catégorie de vérinsTonnes	Force nominale 500 barkN	Course totalemm	b mm	d mm	Référence	Piston n°1			Piston n°2			Piston n°3			Volume d’huilecm3	Poids kg
Catégorie de vérinsTonnes	Force nominale 500 barkN	Course totalemm	b mm	d mm	Référence	Section cm2	Force kN	Course mm	Section cm2	Force kN	Course mm	Section cm2	Force kN	Course mm	Volume d’huilecm3	Poids kg
5	47,2	330	237	100,5	SLT 5/330	38,48	192,4	115	19,63	98,2	230	9,62	48,1	330	720	7,5
10	98,2	330	300	100,5	SLT 10/330	38,48	192,4	160	19,63	98,2	330				1000	10
		350	260	145,5	SLT 10/350	95,03	475	105	38,48	192,4	215	19,63	98,2	350	1700	15,5
		630	387	145,5	SLT 10/630	95,03	475	200	38,48	192,4	400	19,63	98,2	630	3120	22
20	192,4	190	193	190,5	SLT 20/190	153,93	769,3	55	95,03	475	120	38,48	192.4	190	1730	19
		400	365	145,5	SLT 20/400	95,03	475	200	38,48	192,4	400				2670	20
		680	415	190,5	SLT 20/680	153,93	769,3	210	95,03	475	440	38,48	192,4	680	6300	42
60	623,2	220	290	230,5	SLT 60/220	227	1134,4	110	124,69	623,2	220				3870	34
60	623,2	450	415	230,5	SLT 60/450	227	1134,4	225	124,69	623,2	450				7920	46

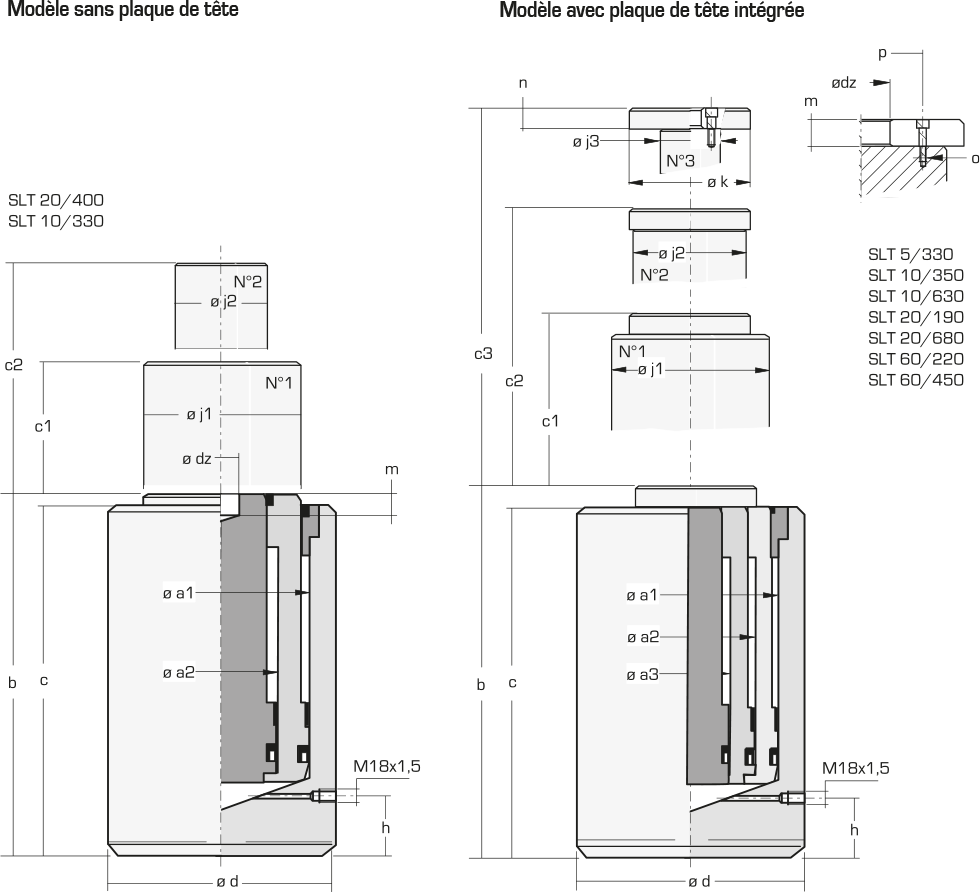

Autres dimensions

Vérins télescopiques – 500 bar – SLT : Vérins de levage en aluminium 500 bar - Quiri - 3

Catégorie de vérins	Référence	Dimensions (mm)																			Option F
Catégorie de vérins	Référence	a1	a2	a3	c1	c2	c3	b	c	d	h	j1	j2	j3	k	dz	m	n	p	o	M x p sur Ø g
Tonnes		a1	a2	a3	c1	c2	c3	b	c	d	h	j1	j2	j3	k	dz	m	n	p	o	M x p sur Ø g
5	SLT 5/330	70	50	35	115	230	330	237	221	100,5	25	63	45	25	58			12		1 x M6	M8 x 20 sur Ø 65
10	SLT 10/330	70	50		160	330		300	297	100,5	25	63	40			16	16				M8 x 20 sur Ø 65
	SLT 10/350	110	70	50	105	215	350	260	235	145,5	28	100	63	40	95	16	7,5	22		1 x M8	M10 x 20 sur Ø90
	SLT 10/630	110	70	50	200	400	630	387	361	145,5	40	100	63	40	95	16	7,5	22		1 x M8	M10 x 20 sur Ø90
20	SLT 20/190	140	110	70	55	120	190	193	168	190,5	25	130	100	63	128	25	23	23	45	2 x M8	M10 x 20 sur Ø120
	SLT 20/400	110	70		200	400		365	361	145,5	40	100	63			25	20				M10 x 22 sur Ø90
	SLT 20/680	140	110	70	210	440	680	415	390	190,5	35	130	100	63	128	25	23	23	45	2 x M8	M10 x 22 sur Ø120
60	SLT 60/220	170	126		110	220		290	285	230,5	42	160	110		130	35	23	23	80	4 x M12	M12 x 25 sur Ø150
60	SLT 60/450	170	126		225	450		415	410	230,5	42	160	110		130	35	23	23	80	4 x M12	M12 x 25 sur Ø150

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 500 simple effet

Têtes plates filetées TPF – 500 bar

Protègent l’extrémité des tiges de vérin

Têtes plates lisses TPL – 500 bar

Protègent l’extrémité des tiges de vérin

Têtes rotulées TRB – 500 bar

Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.

Têtes rotulées TRF – 500 bar

Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.
