Vérins double effet, rappel hydraulique – 500 bar – SLD

Alliage Léger

Caractéristiques

• Double effet à rappel hydraulique
• Pression maxi. 600 bar (course à limiter à 80% de la course totale)
• Pression maxi en traction : 250 bar
• Corps en alliage léger anodisé
• Tige en acier chromé pour vérin 20 T
• Tige en alliage léger anodisé pour vérins 45, 75, 110 T
• Joint racleur
• Livré d’origine sans coupleur

Options

A+B : Extrémité du corps filetée avec bague de protection *

Imprimer cette fiche
Vérins double effet, rappel hydraulique – 500 bar – SLD : Vérins de levage en aluminium 500 bar - Quiri - 2

L’adaptation d’une valve de sécurité VS 700 sur l’orifice de rappel est conseillée pour éviter toute surpression accidentelle

Catégorie de

 vérins

 Force nominale

P : 500 bar

T : 250 bar

 Force maxi.

600 bar

 Course Section de

poussée

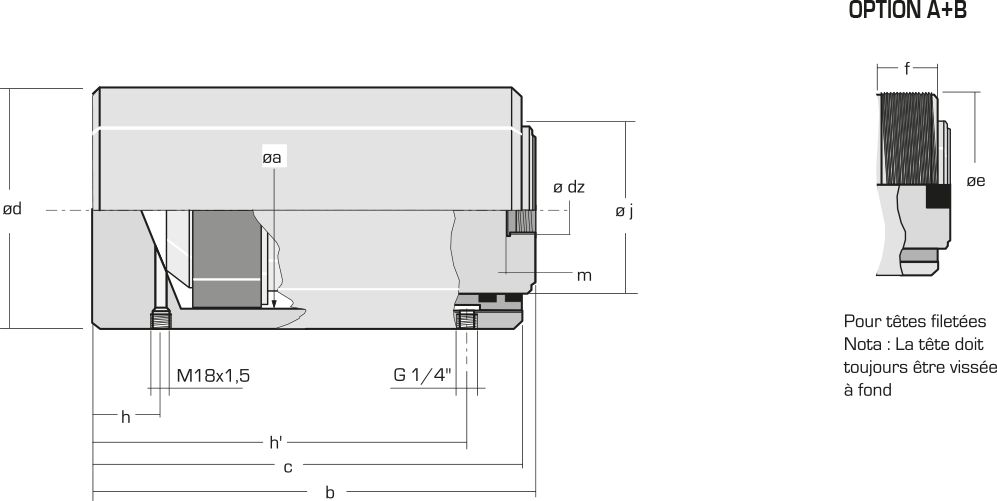

 Volume d’huile Référence Dimensions (mm) Option A Poids
a b c d h h’ j dz m e f
Tonnes kN kN mm cm2 cm3 kg
20 P 192,4 230,8 150 38,48 577 SLD 20/150 70 315 297 100,5 28 241 55 M30 x 1,5 35 M100x2 40 8,8
T 36,8 14,72 221
45 P 475 569,9 * 200 95,03 1901 SLD 45/200 110 380 361 145,5 40 300 85 M38 x 2 45 145×3 ** 45 16,9
T 95,7 38,29 766
75 P 769,3 923,2 * 200 153,93 3079 SLD 75/200 140 415 391 190,5 45 326 110 M60 x2 60 190×4 ** 50 31
T 147,2 58,9 1178
110 P 1134,4 1361,2 * 200 227 4540 SLD 110/200 170 435 410 230,5 55 315 140 M68 x 2 60 225×5 ** 70 44
T 182,5 73,04 1461

* Pour les vérins 45, 75 et 110 T avec option A, la pression est limitée à 500 bar

** Filetage semi-trapézoïdal

Accessoires du produit

Retrouvez notre guide sur les coupleurs sur cette page : Coupleurs montés sur vérins QUIRI 500 double effet

Têtes plates filetées TPF – 500 bar

Protègent l’extrémité des tiges de vérin

Têtes plates lisses TPL – 500 bar

Protègent l’extrémité des tiges de vérin

Têtes rotulées TRB – 500 bar

Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.

Têtes rotulées TRF – 500 bar

Protègent l’extrémité des tiges de vérin
Corrigent les appuis lorsque la surface d’appui du piston n’est pas parfaitement parallèle à la base du vérin.

Voir les produits similaires

Vérins télescopiques – 500 bar – SLT

Alliage Léger

Vérins à écrou de sécurité, rappel par ressort – 500 bar – SLE

Alliage Léger

Vérins à piston creux, rappel par ressort – 500 bar – SLC

Alliage Léger

Vérins à piston creux double effet, rappel hydraulique – 500 bar – SLCD

Alliage Léger

    Laissez-nous vous conseiller !

    * Champ obligatoire

    En savoir plus sur notre gamme de vérins de levage 500 bar en aluminium

    Spécialiste de la conception et de la fabrication de vérins hydrauliques, Quiri propose une gamme complète de vérins de levage 500 bar. Conçus en alliage léger avec un revêtement anti-corrosion et dotés de tiges en acier chromé ou en alliage léger traité par anodisation dure, ces vérins simple et double effet se distinguent par leur robustesse et leur fiabilité, même dans les conditions les plus exigeantes. Ces vérins de levage sont en effet conçus pour être parfaitement résistants à l’usure, même en ambiance marine. Avec une pression nominale de 500 bar et une pression d’utilisation maximale de 600 bar, cette gamme de vérins hydrauliques répond aux besoins de levage les plus critiques.

    Plusieurs versions de nos vérins 500 bar en aluminium sont disponibles, avec notamment des vérins simple effet avec ressort de rappel ou rappel par gravité, des modèles à piston creux ou encore des vérins hydrauliques double effet. Adaptables selon vos besoins spécifiques, ces vérins de levage en aluminium peuvent être équipés de têtes plates ou rotulées en option.
