Vérin autobloquant pivotant compact R-Lock RLC
Double effet
Force de blocage : 15 kN version compacte
Sécurité absolue en cas de chute de pression !
Ce vérin pivotant comporte un système de blocage par absence de pression qui permet de maintenir un effort de bridage parfaitement maîtrisé lorsque l’on déconnecte le vérin de sa source.
Ce type de vérin est parfaitement insensible aux vibrations.
Dans toutes les applications de palettisation, transfert, changement rapide d’outils de presse, fermetures de moules, bancs d’essais, ces vérins garantissent un bridage sûr.
Le bras effectue un pivotement dans le plan puis une translation. Lorsque la pièce est bridée, la pression peut-être supprimée.
Générales

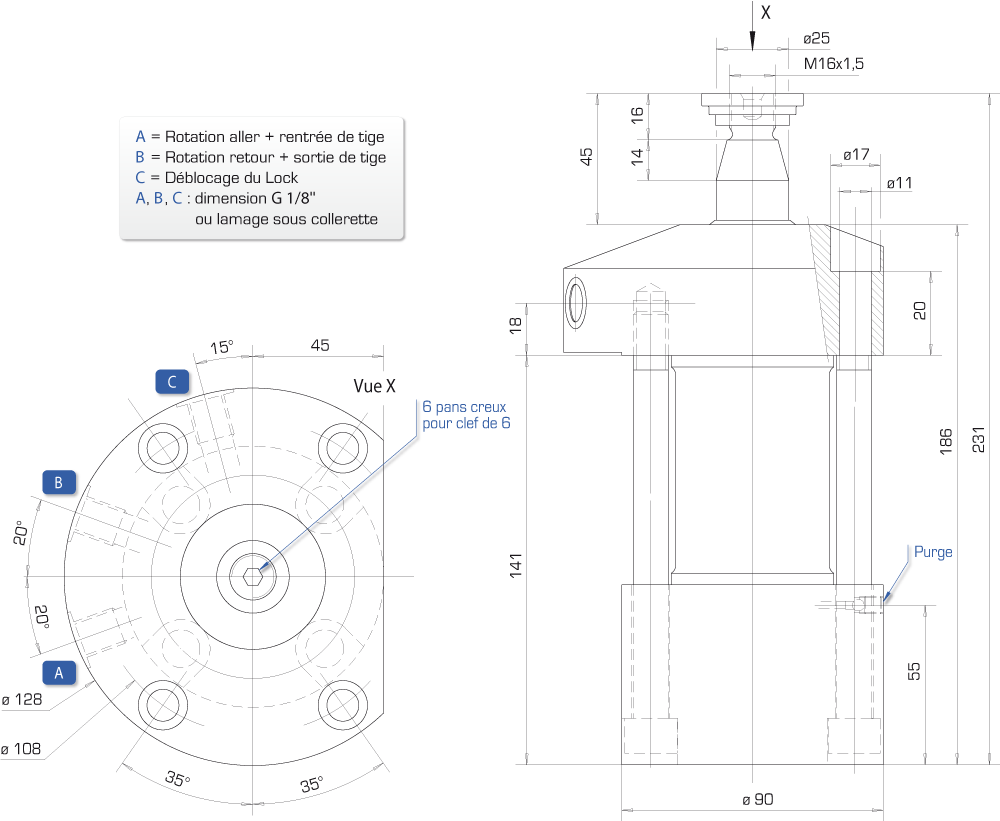

• alimentation par taraudages gaz dans la collerette
• blocage par absence de pression
Techniques
• section en sortie de tige : 12,56 cm2
• section en rentrée de tige : 7,65 cm2
• pression de service du vérin : 160 bar maxi
• pression d’épreuve du vérin : 240 bar
• pression de déblocage : 300 ≤ P ≤ 330 bar
• force de blocage du Lock : 1500 daN
• course : 12 mm
• rotation droite / gauche : 90°
RLC 15/3 D90 T
• vérin type : R-Lock® 15 kN
• déblocage : 300 bar
• alimentation : par taraudages
• rotation : à droite 90°
RLC 15/3 G90 L
• vérin type : R-Lock® 15 kN
• déblocage : 300 bar
• alimentation : par lamage sous collerette
• rotation : à gauche 90°
• alimentation par lamage sous collerette
• angle de pivotement 60°, 45°, ou 30° sur demande
• tige d’information arrière aux normes CNOMO
• bras de bridage double réalisé sur mesure.
• multiplicateur de pression
