Vérin autobloquant pivotant R-Lock RL

Double effet - Alimentation par taraudages
Force de blocage : 15 à 50 kN

Définition

Sécurité absolue en cas de chute de pression !

Ce système de blocage par absence de pression permet de maintenir un effort de bridage parfaitement maîtrisé lorsque l’on déconnecte le vérin de sa source. De plus, il est parfaitement insensible aux vibrations.

Dans toutes les applications de palettisation, transfert, changement rapide d’outils de presse, fermetures de moules, bancs d’essais, ces vérins garantissent un bridage sûr.

Caractéristiques

• alimentation par taraudages gaz
• blocage par absence de pression
• pression de déblocage du piston : 300 ou 500 bar

Options

• angle de rotation 60°, 45°, ou 30° sur demande
• tige d’information aux normes CNOMO
• bras de serrage double sur demande
• multiplicateur de pression sur demande
• modèles spéciaux sur demande

Imprimer cette fiche

Vérin autobloquant pivotant R-Lock RL : Bridage positif - Quiri - 2


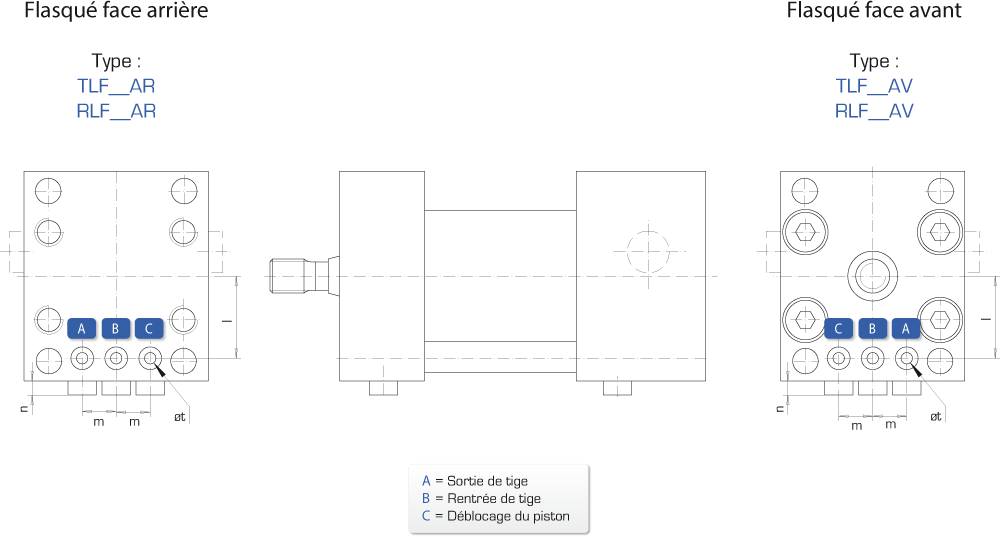

Type	A Sortie de tige	B Rentrée de tige	C Déblocage
RL 15	G 1/8″	G 1/8″	G 1/4″
RL 30	G 1/4″ *	G 1/4″ *	G 1/4″
RL 50	G 1/4″ *	G 1/4″ *	G 1/4″

* G 3/8″ sur demande

** La longueur «a» du vérin est fonction de la pression de déblocage et de l’effort de blocage requis.
Des modèles spéciaux peuvent être réalisés sur demande.

Force de poussée	Course +0,5 0	Section active		Piston øD	Tige ød	Force de blocage	Pression de déblocage +30 0	Type
Force de poussée	Course +0,5 0	Section active		Piston øD	Tige ød	Force de blocage	Pression de déblocage +30 0	Type	a **	b	c	e	f	g ø	h	k	m ø	n1	n2	p	r	s	t	u	v	x	y
kN	mm	cm²		mm	mm	kN	bar		mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	mm
15 à 230 bar	10	P	8,04	32	14	15 mini	500	RL 15/5	155	74	65	60	48	9	61	30	30	10	10	45,5	50	14,5	16	M12x1,25	30	11,5	9	3D
15 à 230 bar	10	T	6,50	32	14	15 mini	300	RL 15/3	228	74	65	60	48	9	61	30	30	10	10	45,5	50	14,5	16	M12x1,25	30	11,5	9	3D
30 à 299 bar	10	P	12,56	40	18	30 mini	500	RL 30/5	178	90	78	72	56	11	66	35	34	12,5	11	48	52	20	18	M16 x 1,5	35	15,6	10	3D
30 à 299 bar	10	T	10,02	40	18	30 mini	300	RL 30/3	251	90	78	72	56	11	66	35	34	12,5	11	48	52	20	18	M16 x 1,5	35	15,6	10	3D
50 à 250 bar	10	P	23,75	55	22	50 mini	500	RL 50/5	202	108	96	87	60	13	74	37	42	14	12	58	63	21	28	M20 x 1,5	44	20	14	3D
50 à 250 bar	10	T	19,95	55	22	50 mini	300	RL 50/3	280	108	96	87	60	13	74	37	42	14	12	58	63	21	28	M20 x 1,5	44	20	14	3D
