Butée anti-vibratoire bloc – autobloquante – 400 bar AVBC

Double effet - version bloc
Force de blocage à 400 bar : 18 et 40 kN

Alimentation par taraudages ou lamages

Butée anti-vibratoire bloc – autobloquante – 400 bar AVBC : Butées anti-vibratoires - Quiri

Définition

Butée utilisée pour soutenir les pièces à usiner afin d’éviter la déformation et les vibrations lors de l’usinage. Contrôle pneumatique des deux positions d’entrée et de sortie.
La butée autobloquante permet les applications suivantes:
• bridage palettisé
• bridage sans alimentation en huile sur la machine.
• le blocage automatique assure un serrage sûr en cas de chute de pression

Caractéristiques

• composants en acier traité
• tige traitée anti-grippage et anti-corrosion
• corps traité anti-corrosion

Nota

Livré avec bouchons et joints toriques

Imprimer cette fiche

Fonctionnement

Force de contact limitée par ressort
Position de repos tige rentrée

Bridage : alimentation orifice A
En alimentant en huile au niveau de l’orifice A la tige [1] sort jusqu’au contact de la pièce à usiner, par l’intermédiaire du ressort [2].
Lorsque le piston [3] arrive en fin de course la partie pentue du piston radial [4] vient coincer la tige [1]
La tige reste bloquée hors pression.

Débridage : alimentation orifice B
En alimentant en huile au niveau du port B le piston radial [4] libère la tige [1].
Le piston [3] et la tige [1] se rétractent en position rentrée.

Butée anti-vibratoire bloc – autobloquante – 400 bar AVBC : Butées anti-vibratoires - Quiri - 2

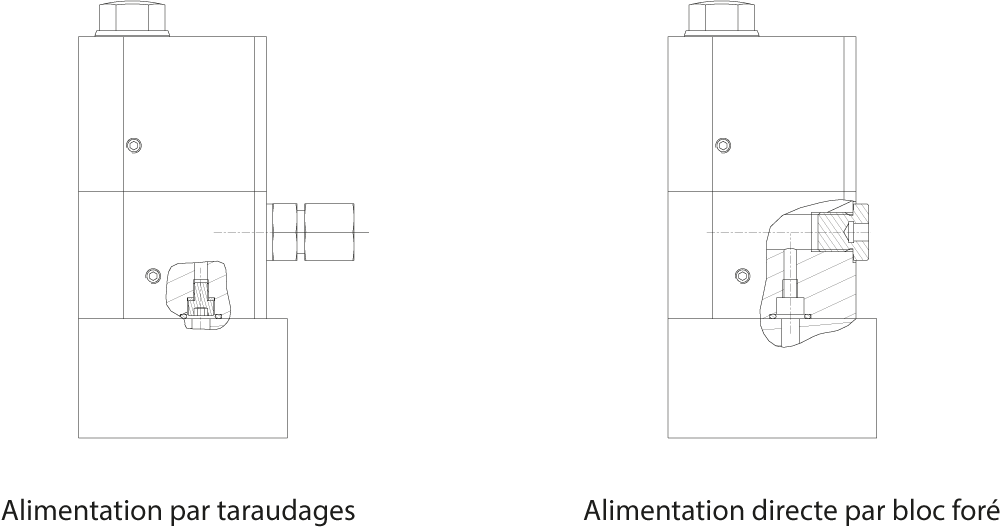

Montage

2 possibilités d’alimentation

Butée anti-vibratoire bloc – autobloquante – 400 bar AVBC : Butées anti-vibratoires - Quiri - 3

Butée anti-vibratoire bloc – autobloquante – 400 bar AVBC : Butées anti-vibratoires - Quiri - 4

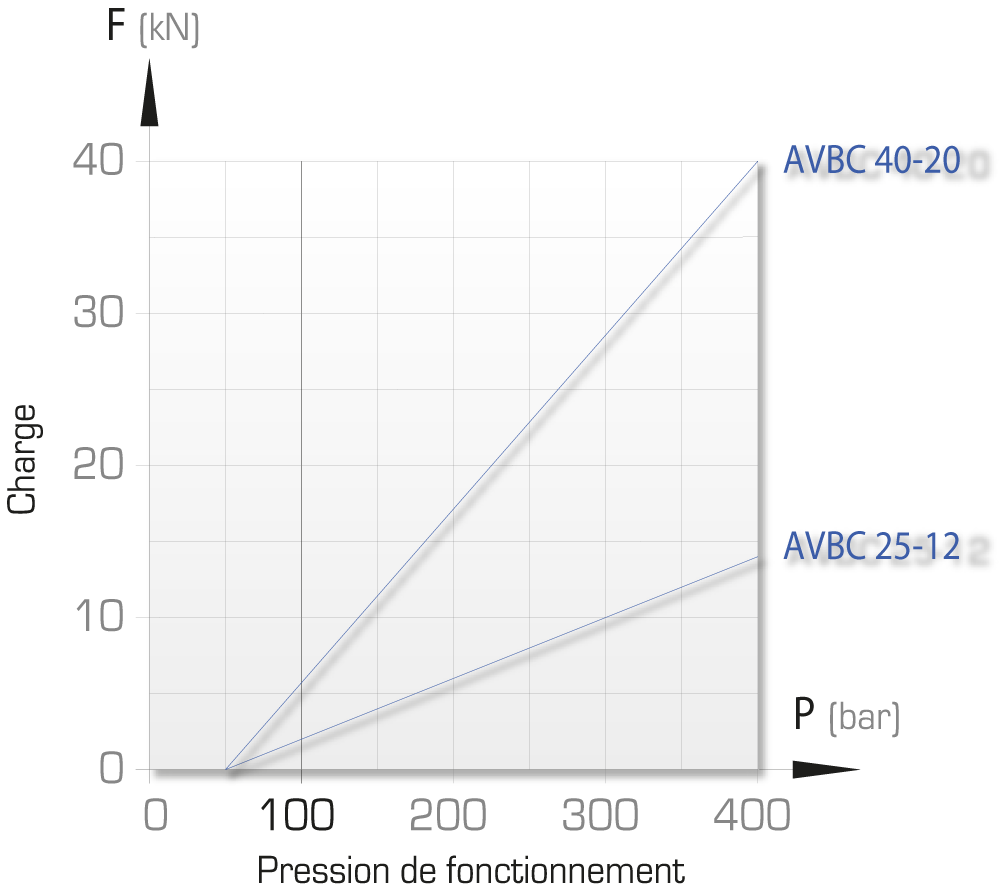

Diagramme force de blocage

Butée anti-vibratoire bloc – autobloquante – 400 bar AVBC : Butées anti-vibratoires - Quiri - 5

Pression maxi	Force de blocage	Tige ød	Course	Alimentation	Force de contact	Pression mini recommandée	Volume dépacé A B	Débit maxi	Affaissement élastique à 500 bar	Masse	Type	Référence
bar	kN	mm	mm		N	bar	cm³	cm³/s	µm/kN	kg
400	15	25	12	G1/4	28 à 42	100	5	25	1,5	3,5	AVBC 25-12	772 005/000
400	15	25	12	G1/4	28 à 42	100	5,2	25	1,5	3,5	AVBC 25-12	772 005/000
400	40	40	20	G1/4	52 à 99	100	13,3	25	1	15,5	AVBC 40-20	772 006/000
400	40	40	20	G1/4	52 à 99	100	14,5	25	1	15,5	AVBC 40-20	772 006/000

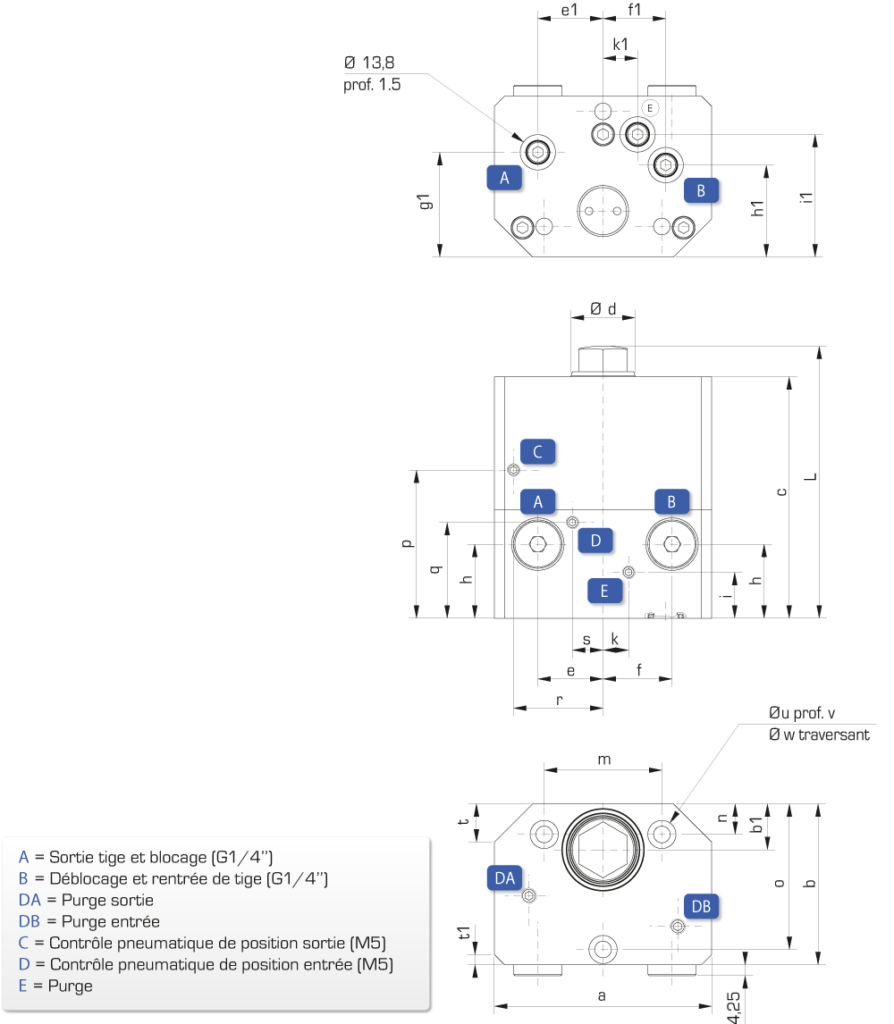

Type
Type	a	b	b1	c	e	e1	f	f1	g1	h	h1	i	i1	k	k1	L	m	n	o	p	q	r	s	t à 45°	t1 à 45°	u	v	w
	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm	mm
AVBC 25-12	85	63	18	94,5	25,5	25,5	27	24,5	41	29	36	18	48	10	13,5	106,5	46	12	57	58	37,5	35	12	15	4	11	6,5	6,5
AVBC 40-20	140	105	36	147	44	44	44	49	65	20	44	35	80	15	15	163,5	80	16	95	88	58,5	60	15	22	4	18	10,5	10,5
