Écrou de fixation du bras de serrage EK

Écrou pour vérin pivotant universel : U

Imprimer cette fiche

L’écrou est livré avec le vérin

Écrou de serrage pour gamme U type 10, 15, 20, 25, 35 et 45

Écrou de fixation du bras de serrage EK : Vérin pivotant avec course de rotation - Quiri

Remarque importante :

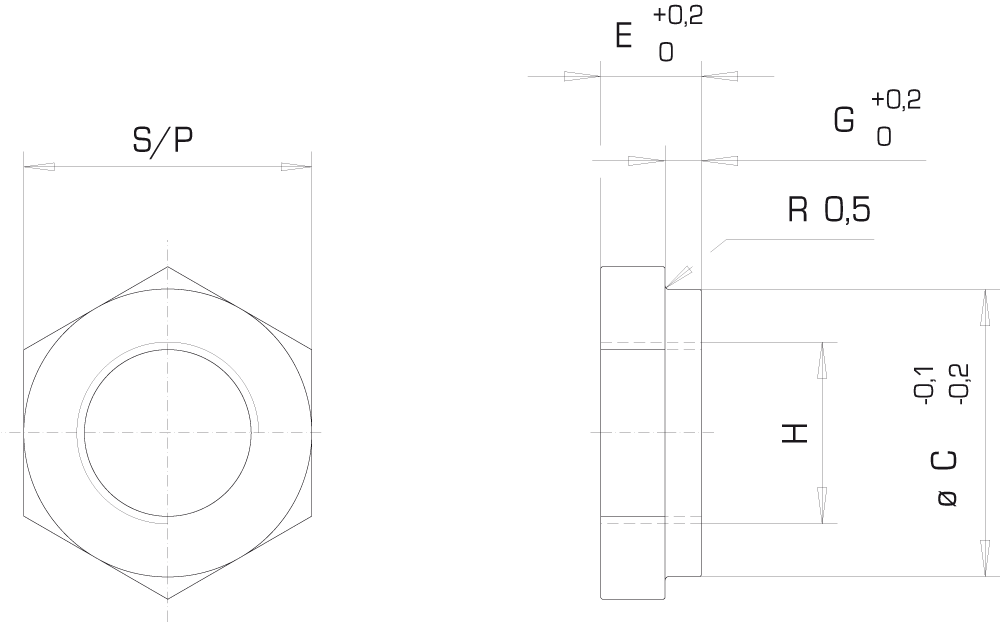

Veuillez impérativement retenir la tige lors du serrage : voir figure 1 sur le guide

Type	Référence
Type	Référence	S/P	H	C	E	G	N couple de serrage
		mm	mm	mm	mm	mm	Nm
EK 10	191 262/006	24	M14x1,5	19,5	7,5	3	15
EK 15	191 229/005	27	M18x1,5	23,5	9	4,5	30
EK 20	191 264/006	32	M20x1,5	30,5	10	4,5	50
EK 25	191 223/005	36	M28x1,5	33,5	10	6	90
EK 35	192 198/005	50	M35x1,5	45	11	5,5	160
EK 45	192 199/005	64	M45x1,5	55,5	12	6,5	260
