Vérins double effet série 500V

DE - 500V

Vérins à hautes performances convenant pour tous les cas particulièrement adaptés à des conditions de service très dures avec efforts importants sous faibles encombrements (Sidérurgies, travaux publics, presses, etc…).
• Larges encastrements et guidages bronze
• Étanchéité sur tige et piston par joints «chevron» sur exécution standard
• Pression en service intermittent : 500 bar
• Marche intensive : 400 bar
• Vitesse maxi : 0,5 m/s avec joints standards, jusqu’à 2 m/s avec joints spéciaux
• Température maxi : 100°C avec joints standards, jusqu’à 200°C avec joints viton
• Trois diamètres de tige au choix par alésage à partir de 50, la tige différentielle correspondant au cas courants. Alésage et tige normalisés.

• Autre filetage k
• Filetage métrique sur Ø e
• Amortissement (course d’amortissement à préciser)
• Vérin double tige
• L’oeilleton arrière des vérins type VO peut être livré :
Ø S lisse
– soit avec rotule, circlips graisseur
– soit avec douille bronze

Imprimer cette fiche
Vérins double effet série 500V : Vérins hydrauliques 500 bar - Quiri - 2

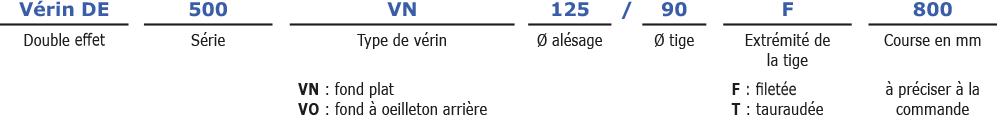

Désignation

Vérins double effet série 500V : Vérins hydrauliques 500 bar - Quiri - 3
Vérins double effet série 500V : Vérins hydrauliques 500 bar - Quiri - 4

Caractéristiques techniques

Force des vérins en 104 N à 500 bar

Alésage 25 32 40 50 63 80 100 125 140 160 200
Section en cm2 4,9 8,04 12,56 19,63 31,17 50,26 78,54 122,71 153,93 201,06 314,16
Force de poussée en 104N 2,40 3,94 6,16 9,62 15,28 24,64 38,50 60,15 75,46 98,56 154
Tige de  traction Section (cm2) 11,59 18,6 30,63 47,36 72,45 90,32 122,52 191,44
F. de rappel (104N) 5,68 9,12 15 23,22 35,5 44,27 60,06 93,85
Tige

différentielle

Section (cm2) 2,36 4,24 6,4 9,45 15,26 25,63 40,05 59,1 75,39 106 160,22
F. de rappel (104N) 1,16 2,08 3,14 4,7 7,48 12,81 19,64 28,96 36,95 51,97 78,54
Tige forte Section (cm2) 7,07 11,53 19,09 28,27 44,17 58,9 78,34 113,1
F. de rappel (104N) 3,46 5,65 9,36 13,86 21,65 28,87 38,4 55,45

Poids des vérins en Kg

Alésage 25 32 40 50 63 80 100 125 140 160 200
VERIN TYPE VN P 1,37 2,6 3,6 6,5 12 21 40 81 106 142 275
VERIN TYPE VO P 1,47 2,8 4 7,3 13 25 47 95 125 166 330
Tige de traction Z 0,021 0,027 0,045 0,069 0,12 0,15 0,18 0,3
Tige différentielle Z 0,006 0,007 0,011 0,022 0,03 0,048 0,074 0,13 0,16 0,19 0,32
Tige forte Z 0,024 0,032 0,054 0,083 0,14 0,17 0,21 0,35

Détermination du poids d’un vérin : Poids en kg = P + (Z x course en mm)

Exemple numérique :

Alésage Ø 125 Type VN : P=81
Par mm de course : Z=0,14
Course en mm : 800
Poids =80+(0,14*800) = 193 kg

Références

Alésage / Tige 25/18 32/22 40/28 50/32 50/36 50/40 63/40 63/45 63/50 80/50 80/56
Fond «VN» Tige F 151010 151016 141062 142041 142141 142050 142056 142059 142065 143060 143094
Tige T 151011 151017 141063 142142 142051 142060 142066 143095
Fond «VO» Tige F 151012 151018 141064 142042 142143 142052 142057 142061 142067 143051 143096
Tige T 151013 151019 141065 142144 142053 142062 142068 143097
Alésage / Tige 80/63 100/63 100/70 100/80 125/80 125/90 125/100 140/90 140/100 140/110 160/100
Fond «VN» Tige F 143059 144050 144053 144059 145050 145053 145059 146040 146043 146049 146055
Tige T 143060 144054 144060 145054 145060 146044 146050
Fond «VO» Tige F 143061 144051 144055 144061 145051 145055 145061 146041 146045 146051 146056
Tige T 143062 144056 144062 145056 145062 146046 146052
Alésage / Tige 160/110 160/125 200/125 200/140 200/160
Fond «VN» Tige F 146058 146064 147055 147058 147064
Tige T 146060 146065 147059 147065
Fond «VO» Tige F 146061 146066 147056 147060 147066
Tige T 146062 146067 147061 147067

Encombrements

Alésage Ø A 25 32 40 50 63 80 100 125 140 160 200
Tige Ø D de traction 32 40 50 63 80 90 100 125
différentielle 18 22 28 36 45 56 70 90 100 110 140
forte (pouss) 40 50 63 80 100 110 125 160
a 128 148 175 190 235 275 315 385 405 440 540
b 8 8 10 10 15 15 15 20 20 25 30
c 35 42 52 70 83 108 132 170 190 212 270
d 50 60 70 85 105 135 165 210 240 260 330
e 42 52 58 75 95 116 146 186 208 235 290
f 11 12 16 18 20 22 25 35 35 35 40
g 45 47,5 56,5 67,5 82 98 115 135 143 160 195
h G 1/4 G 1/4 G 3/8 G 3/8 G 1/2 G 1/2 G 3/4 G 3/4 G 3/4 G 1 G 1
j 21 21 24 24 31 31 36 36 36 42 42
k M 12 x 1 M 14 x 1 M 18 x 1,5 M 24 x 1,5 M 27 x 1,5 M 35 x 1,5 M 45 x 1,5 M 55 x 1,5 M 64 x 1,5 M 72 x 1,5 M 90 x 2
m 12 14 18 24 27 35 45 55 64 72 90
p 17,5 22,5 32,5 42,5 60 75 90 100 110 125 155
r mini/maxi 15/20 20/25 25/30 35/40 45/50 50/60 60/70 80/90 80/90 90/100 110/120
s 26 30 35 47 62 75 90 120 13 150 180
t 18 22 28 35 45 55 70 90 100 110 140
u 50 50 50 50 50 50 55 70 70 70 80
y 147 170 203 225 280 325 385 475 505 550 680
Course mini 20 20 30 30 50 50 50 50 100 100 100
Filetage sur Ø e M 42 x 1,5 M 52 x 1,5 M 58 x 2 M 75 x 2 M 94 x 2 M 112 x 3 M 140 x 2 M 186 x 3 M 206 x 2 M 200 x 3 M 205 x 3
