Vérins simple effet série 500V

SE - 500V

Vérins à hautes performances convenant pour tous les cas particulièrement adaptés à des conditions de service très dures avec efforts importants sous faibles encombrements (Sidérurgies, travaux publics, presses, etc…).
• Étanchéité sur tige et piston par joints «chevron» sur exécution standard
• Pression en service intermittent : 500 bar
• Marche intensive : 400 bar
• Vitesse maxi : 0,5 m/s avec joints standards, jusqu’à 2 m/s avec joints spéciaux
• Température maxi : 100°C avec joints standards, jusqu’à 200°C avec joints viton

• Autre filetage k
• Filetage métrique sur Ø e
• Amortissement (course d’amortissement à préciser)
• Vérin double tige
• L’oeilleton arrière des vérins type VO peut être livré :
Ø S lisse
– soit avec rotule, circlips graisseur
– soit avec douille bronze

Imprimer cette fiche
Vérins simple effet série 500V : Vérins hydrauliques 500 bar - Quiri - 2

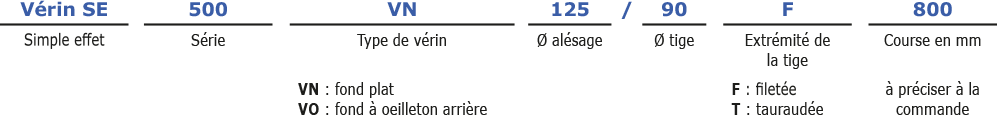

Désignation

Vérins simple effet série 500V : Vérins hydrauliques 500 bar - Quiri - 3
Vérins simple effet série 500V : Vérins hydrauliques 500 bar - Quiri - 4

Références

Alésage / Tige 25/18 32/22 40/28 50/40 63/50 80/63 100/80 125/100 140/110 160/125 200/160
Fond «VN» Tige F 111036 111031 111041 112022 112033 113035 114020 115010 116042 116048 117044
Tige T 111037 111032 111042 112023 112034 113036 114021 115011 116043 116049 117045
Fond «VO» Tige F 111038 111033 111043 112024 112035 113037 114022 115012 116044 116050 117046
Tige T 111039 111034 111044 112025 112036 113038 114023 115013 116045 116051 117047



Caractéristiques techniques

Force des vérins en 104 N à 500 bar

Alésage 25 32 40 50 63 80 100 125 140 160 200
Section en cm2 4,9 8,04 12,56 19,63 31,17 50,26 78,54 122,71 153,93 201,06 314,16
Force de poussée en 104N 2,40 3,94 6,16 9,62 15,28 24,64 38,50 60,15 75,46 98,56 154



Poids des vérins en Kg

Alésage 25 32 40 50 63 80 100 125 140 160 200
VERIN TYPE VN P 1,37 2,6 3,6 6,5 12 21 40 81 106 142 275
VERIN TYPE VO P 1,47 2,8 4 7,3 13 25 47 95 125 166 330
Par mm de course Z 0,006 0,007 0,011 0,024 0,032 0,054 0,083 0,14 0,17 0,21 0,35

Détermination du poids d’un vérin : Poids en kg = P + (Z x course en mm)

Exemple numérique :

Alésage Ø 125 Type VN : P=81
Par mm de course : Z=0,14
Course en mm : 800
Poids =80+(0,14*800) = 193 kg

Encombrements

Alésage Ø A 25 32 40 50 63 80 100 125 140 160 200
Tige Ø D 18 22 28 40 50 63 80 100 110 125 160
a 128 148 175 190 235 275 315 385 405 440 540
b 8 8 10 10 15 15 15 20 20 25 30
c 35 42 52 70 83 108 132 170 190 212 270
d 50 60 70 85 105 135 165 210 240 260 330
e 42 52 58 75 95 116 146 186 208 235 290
f 11 12 16 18 20 22 25 35 35 35 40
g 45 47,5 56,5 67,5 82 98 115 135 143 160 195
h G 1/4 G 1/4 G 3/8 G 3/8 G 1/2 G 1/2 G 3/4 G 3/4 G 3/4 G 1 G 1
i 21 21 24 24 31 31 36 36 36 42 42
k M 12 x 1 M 14 x 1 M 18 x 1,5 M 24 x 1,5 M 27 x 1,5 M 35 x 1,5 M 45 x 1,5 M 55 x 1,5 M 64 x 1,5 M 72 x 1,5 M 90 x 2
m 12 14 18 24 27 35 45 55 64 72 90
p 17,5 22,5 32,5 42,5 60 75 90 100 110 125 155
r mini/maxi 15/20 20/25 25/30 35/40 45/50 50/60 60/70 80/90 80/90 90/100 110/120
s 26 30 35 47 62 75 90 120 130 150 180
t 18 22 28 35 45 55 70 90 100 110 140
u 50 50 50 50 50 50 55 70 70 70 80
y 147 170 203 225 280 325 385 475 505 550 680
Course mini 20 20 30 30 50 50 50 50 100 100 100
Filetage sur Ø e M 42 x 1,5 M 52 x 1,5 M 58 x 2 M 75 x 2 M 94 x 2 M 112 x 3 M 140 x 2 M 186 x 3 M 206 x 2 M 255 x 3 M 250 x 3



Les vérins simple effet «en tirant», étanchéité sur crosse côté rappel, sont obtenus à partir des vérins double effet avec tige de traction ; l’orifice d’alimentation côté poussée, inutilisé danc ce cas, est muni d’un filtre à air.
