Vérins plongeurs série 500V

P - 500V

Caractéristiques

Vérins à hautes performances convenant pour tous les cas particulièrement adaptés à des conditions de service très dures avec efforts importants sous faibles encombrements (Sidérurgies, travaux publics, presses, etc…).
• Étanchéité sur tige et piston par joints «chevron» sur exécution standard
• Pression en service intermittent : 500 bar
• Marche intensive : 400 bar
• Vitesse maxi : 0,5 m/s avec joints standards, jusqu’à 2 m/s avec joints spéciaux
• Température maxi : 100°C avec joints standards, jusqu’à 200°C avec joints viton

Sur demande

• Autre filetage k
• Filetage métrique sur Ø e
• Alimentation au choix – Sur tête (à l’avant) – Sur fond (à l’arrière)
L’autre orifice est obstrué par un bouchon acier et un joint
• L’oeilleton arrière des vérins type VO peut être livré :
– Ø S lisse
– soit avec rotule, circlips graisseur
– soit avec douille bronze

Imprimer cette fiche

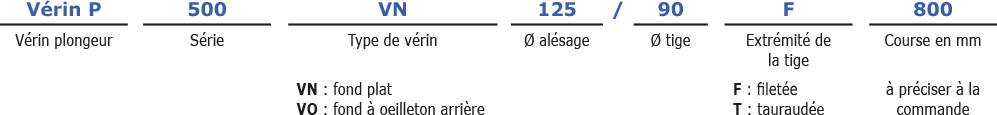

Désignation

Vérins plongeurs série 500V : Vérins hydrauliques 500 bar - Quiri - 2

Encombrements

Vérins plongeurs série 500V : Vérins hydrauliques 500 bar - Quiri - 3
Alésage Ø A 25 32 40 50 63 80 100 125 140 160 200
Tige Ø D 18 22 28 40 50 63 80 100 110 125 160
a 106 123 155 158 200 230 255 315 335 375 470
b 8 8 10 10 15 15 15 20 20 25 30
c 35 42 52 70 83 106 132 170 190 212 270
d 50 60 70 85 105 135 165 210 240 250 330
e 42 52 58 75 95 116 146 186 208 235 290
f 11 12 16 18 20 22 25 30 30 30 40
g 42,5 47,5 56,5 67,5 82 98 115 135 145 160 195
h G 1/4 G 1/4 G 3/8 G 3/8 G 1/2 G 1/2 G 3/4 G 3/4 G 3/4 G 1 G 1
j 21 21 24 24 31 31 36 36 36 42 42
k M 12 x 1 M 14 x 1 M 18 x 1,5 M 24 x 1,5 M 27 x 1,5 M 35 x 1,5 M 45 x 1,5 M 55 x 1,5 M 64 x 1,5 M 72 x 1,5 M 90 x 2
m 12 14 18 24 27 35 45 55 64 72 90
p 17,5 22,5 32,5 42,5 60 75 90 100 110 125 155
r mini/maxi 15/20 20/25 25/30 35/40 45/50 50/60 60/70 80/90 80/90 90/100 110/120
s 26 30 35 47 62 75 90 120 130 150 180
t 18 22 28 35 45 55 70 90 100 110 140
u 50 50 50 50 50 50 55 70 70 70 80
y 124 146 175 193 245 280 325 405 435 485 610
Course mini 20 20 30 30 50 50 50 50 100 100 100
Filetage sur Ø e M 42 x 1,5 M 52 x 1,5 M 58 x 2 M 75 x 2 M 94 x 2 M 112 x 3 M 140 x 2 M 186 x 3 M 206 x 2 M 200 x 3 M 250 x 3



Vérins plongeurs série 500V : Vérins hydrauliques 500 bar - Quiri - 4

Références

Alésage / Tige 25/18 32/22 40/28 50/40 63/50 80/63 100/80 125/100 140/110 160/125 200/160
Fond «VN» Tige F 121020 121026 121032 121038 122020 122026 123020 124010 125010 125016 126016
Tige T 121021 121027 121033 121039 122021 122027 123021 124011 125011 125017 126017
Fond «VO» Tige F 121022 121028 121034 121040 122022 122028 123022 124012 125012 125018 126018
Tige T 121023 121029 121035 121041 122023 122029 123023 124013 125013 125019 126019



Caractéristiques techniques

Force des vérins en 104 N à 500 bar

Alésage 25 32 40 50 63 80 100 125 140 160 200
Section en cm2 2,36 4,24 6,4 7,07 11,53 19,09 28,27 44,17 58,9 78,34 113,1
Force de poussée en 104N 1,16 2,08 3,14 3,46 5,65 9,36 13,86 21,65 28,87 38,4 55,45



Poids des vérins en Kg

Alésage 25 32 40 50 63 80 100 125 140 160 200
VERIN TYPE VN P 1,37 2,6 3,6 6,5 12 21 40 81 106 142 275
VERIN TYPE VO P 1,47 2,8 4 7,3 13 25 47 95 125 166 330
Par mm de course Z 0,006 0,007 0,011 0,024 0,032 0,054 0,083 0,14 0,17 0,21 0,35

Détermination du poids d’un vérin : Poids en kg = P + (Z x course en mm)

Exemple numérique :

Alésage Ø 125 Type VN : P=81
Par mm de course : Z=0,14
Course en mm : 800
Poids =80+(0,14*800) = 193 kg
