Bras de serrage long : B7

Pour vérin pivotant type : HL7
Extrémité de tige cône 1:10

• avec taraudage et chanfrein cote e

• réglable sur 360°
• surface brunie
• pression maxi 125 bar

Bras spéciaux sur demande.

La force maximale (donc la pression maximale) diminue proportionnellement avec l’extension du bras de serrage. Le débit maximal diminue également avec l’inertie du bras de serrage. Pour les bras standard, veuillez noter les valeurs figurant dans le tableau. (voir HL7).

Veuillez impérativement retenir la tige lors du serrage : voir figure 1 sur le guide

Imprimer cette fiche
Bras de serrage long : B7 : Vérin pivotant avec course de rotation - Quiri - 2

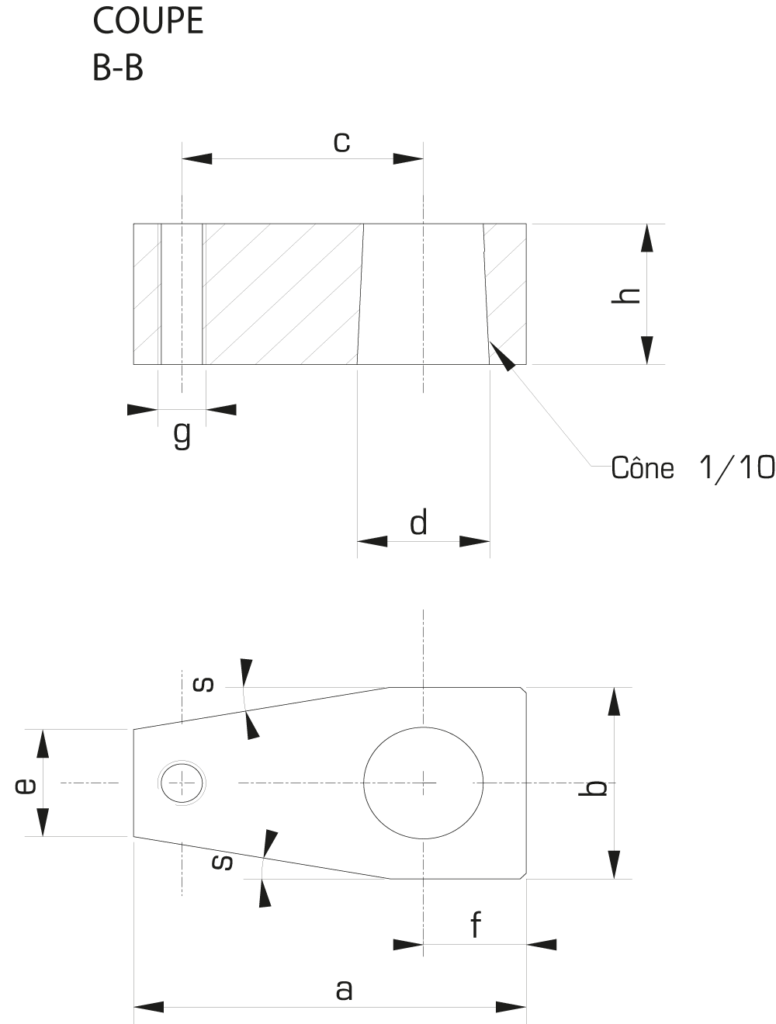

Taraudage Chanfrein Type Référence
a





b





c





ød

0 / – 0,05



e





f





g





h





s





v

0 / – 0,05



w

0 / – 0,02



u





mm mm mm mm mm mm mm mm ° mm mm mm
AVEC AVEC B7 02 811 326/000 48 22 30 14 12 11 M6 16 10 6,6 1,5 11,5
AVEC AVEC B7 04 811 327/000 65 34 40 22 19 17 M8 25 10 10,3 1,5 20
AVEC AVEC B7 06 811 339/000 80 38 50 25 19 20 M8 25 10 11,8 1,5 20
AVEC AVEC B7 10 811 328/000 96 52 60 30 31 25 M12 27 10 15 3 18
AVEC AVEC B7 16 811 329/000 114 60 70 36 36 30 M16 35 10 18,1 3 28
