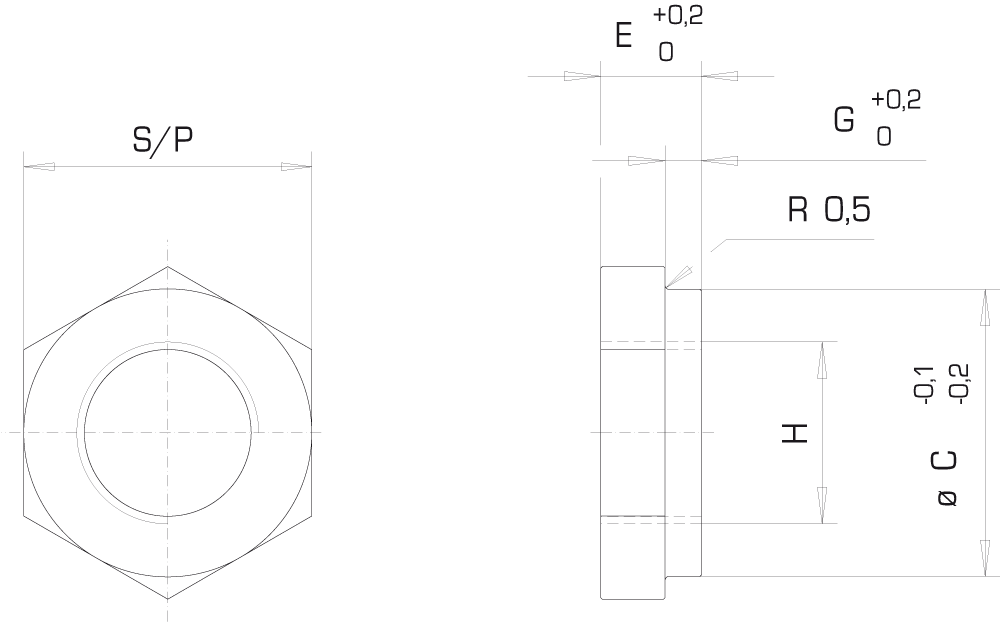

Ecrou pour vérin avec cône 1/10

Imprimer cette fiche

L’écrou de serrage du bras et la rondelle frein sont livrés avec les vérins.

Ecrou pour vérin avec cône 1/10 : Vérin pivotant avec course de rotation - Quiri

Type	Référence
Type	Référence	S/P	øC	E	G	H	N Couple de serrage
		mm	mm	mm	mm	mm	Nm
EK 12	191 229/005	27	23,5	9	4,5	M18 x 1,5	30
EK 21	610-07-025-001	32	32	10,7	5	M22 x 1,5	50
EK 31	610-07-036-001	50	46	13	5,5	M30 x 1,5	140
EK 41	610-07-042-001	60	60	15	6,5	M36 x 1,5	270

REMARQUE IMPORTANTE
Veiller à retenir la tige lors du serrage de la vis.
Voir figure 1 sur le guide
