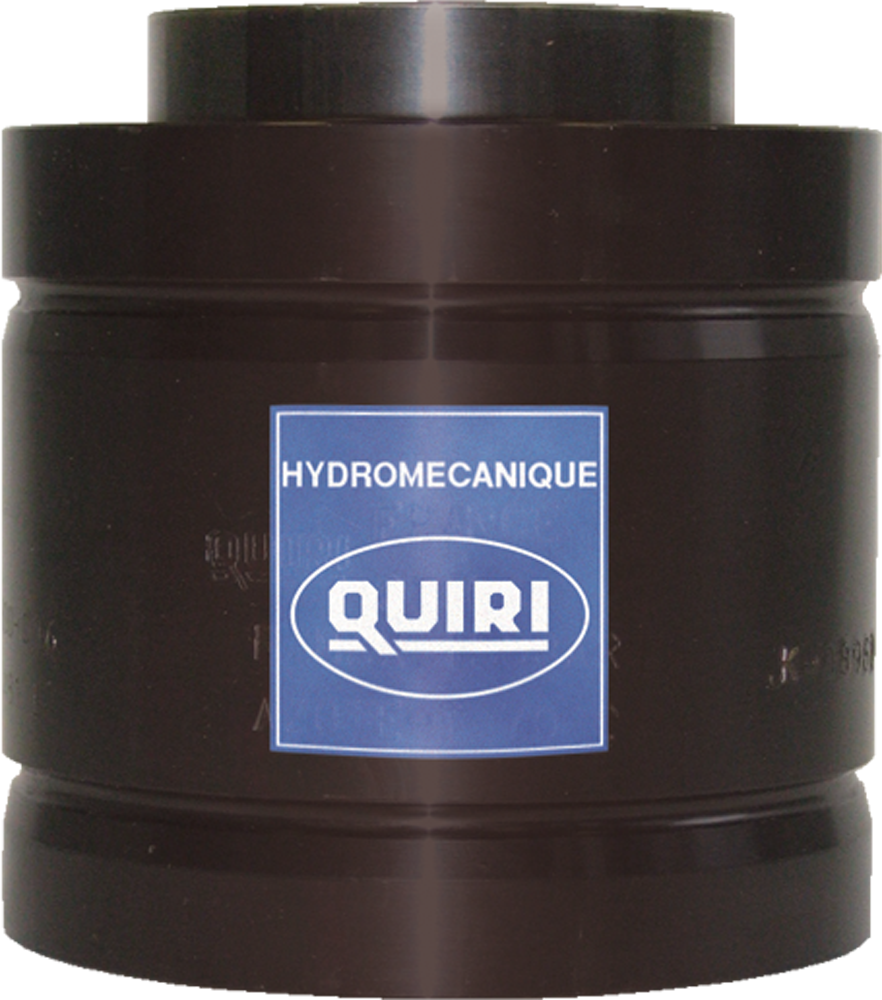

Ressort à gaz RGC 1000

• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié

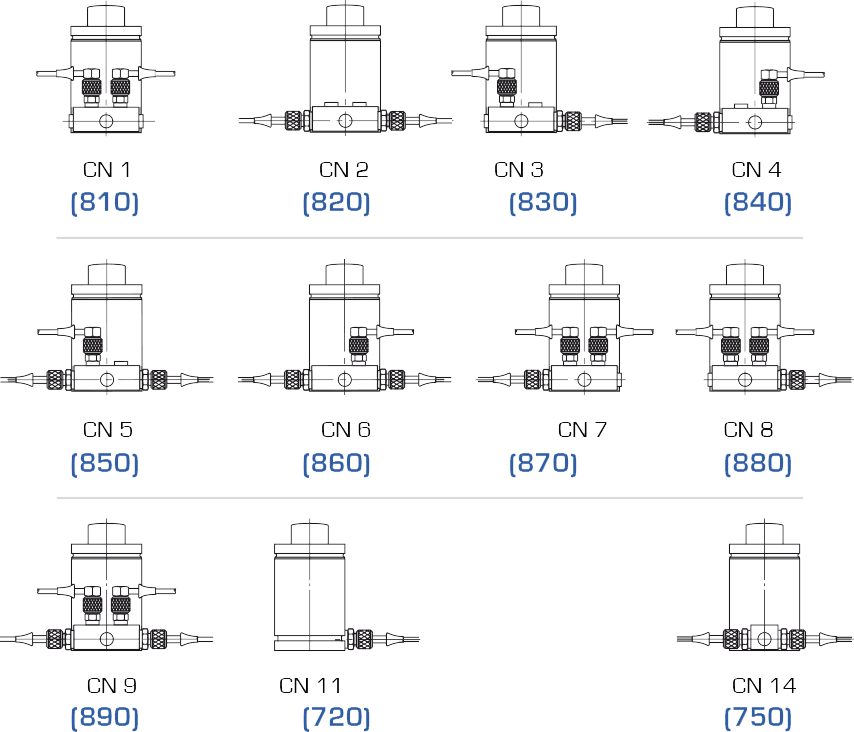

• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression
– utiliser les demi-brides de fixation de la gamme ISO

Imprimer cette fiche
Ressort à gaz RGC 1000 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 2
Ressort à gaz RGC 1000 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 3
Ressort à gaz RGC 1000 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 4
Type Force

daN

Course

C

mm

Référence Pression

MPa

(bar)

Force F1

N*

Force F2

N*

LR LC Masse

Kg

RGC 1000 6 443131/000 15

(150)

(!)

10 610 16 410 61 55 0.35
10 443132/000 16 410 78 68 0.41
16 443133/000 16 410 100 84 0.48
25 443134/000 16 240 135 110 0.58
32 443135/000 15 680 167 135 0.68
40 443136/000 15 900 195 155 0.76
50 443137/000 16 080 230 180 0.86

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGC 1000 C50
Kit de rechange : 896509/000
Composition : joints d’étanchéité, valve et lubrifiant.

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

Ressort à gaz RGC 1000 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 5

ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
