RGC 750

Caractéristiques

Caractéristiques

• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié
• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression
– utiliser les demi-brides de fixation de la gamme ISO

Imprimer cette fiche

RGC 750 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 2

RGC 750 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 3

RGC 750 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 4

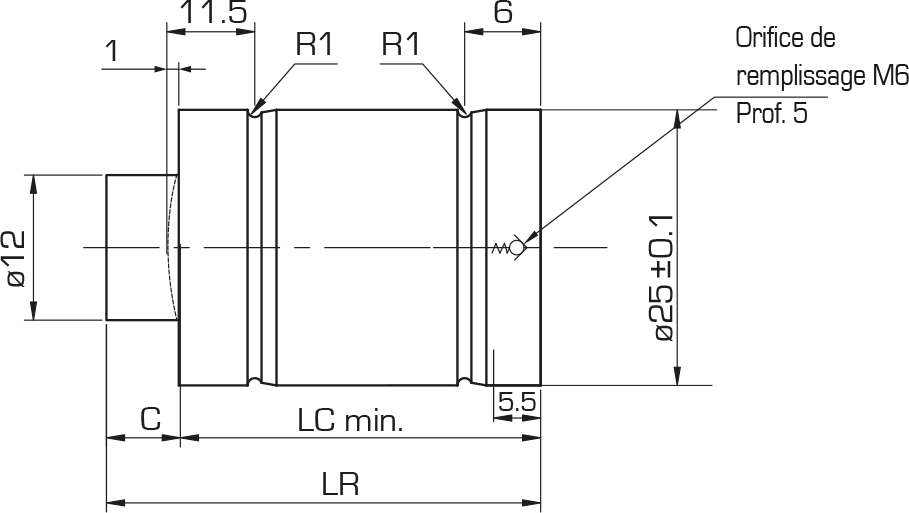

Type	Force daN	Course C mm	Référence	Pression MPa (bar)	Force F1 N*	Force F2 N*	LR	LC	Masse Kg
RGC	750	6	443121/000	15 (150) (!)	7 370	10 070	63	57	0,25
		10	443122/000			10 640	75	65	0,30
		16	443123/000			11 200	93	77	0,35
		25	443124/000			11 740	120	95	0,40
		32	443125/000			12 140	140	108	0,44
		40	443126/000			12 140	165	125	0,49
		50	443127/000			12 340	195	145	0,55

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGC 750 C50
Kit de rechange : 896543/000
Composition : joints d’étanchéité, valve et lubrifiant.

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

RGC 750 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 5

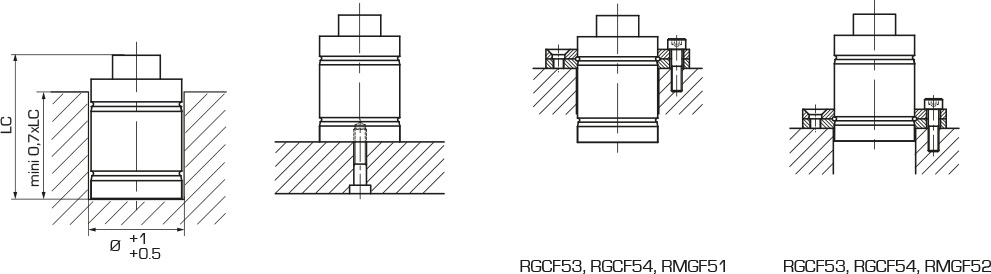

ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
