Ressort à gaz RGC 11800
• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié

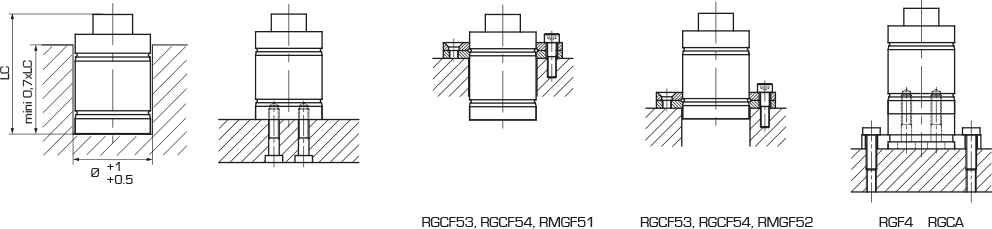

• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression
– utiliser les demi-brides de fixation de la gamme ISO
| Type | Force | Course C | Référence | Pression | Force F1 | Force F2 | LR | LC | Masse | Modèle 3D |
| daN | mm | MPa (bar) | N* | N* | mm | mm | Kg | |||
| RGC | 11800 | 10 | 443172/000 | 15
(150) (!) |
117 810 | 155 360 | 100 | 90 | 5.70 | 3D |
| 16 | 443173/000 | 159 480 | 126 | 110 | 6.10 | 3D | ||||
| 25 | 443174/000 | 166 760 | 155 | 130 | 6.50 | 3D | ||||
| 32 | 443175/000 | 164 250 | 187 | 155 | 7.60 | 3D | ||||
| 40 | 443176/000 | 164 150 | 220 | 180 | 8.10 | 3D | ||||
| 50 | 443177/000 | 164 530 | 260 | 210 | 8.70 | 3D |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGC 4700 C50
Kit de rechange : 896513/000
Composition : joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
