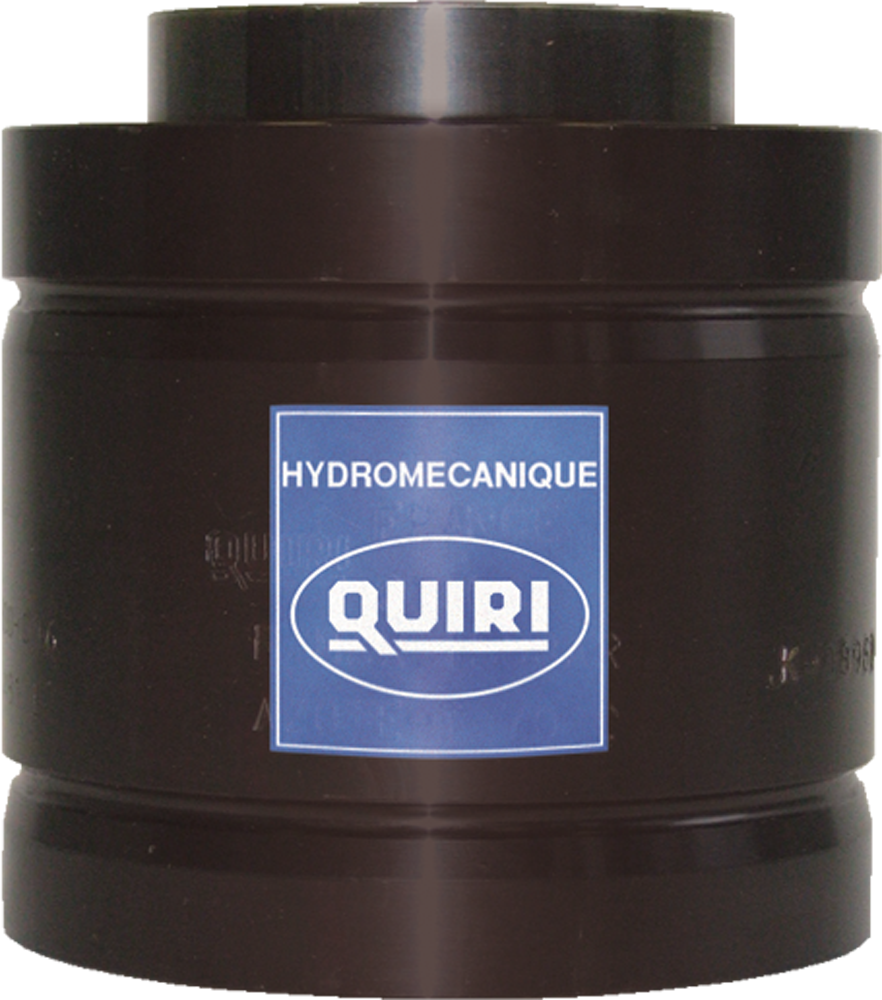

RGC 3000
• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié
• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression

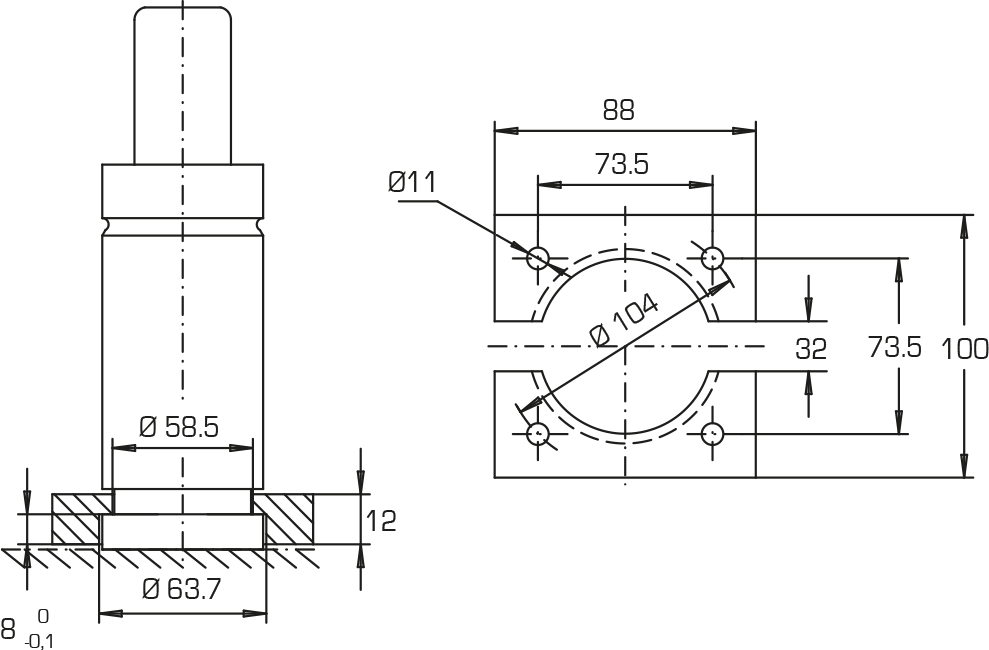

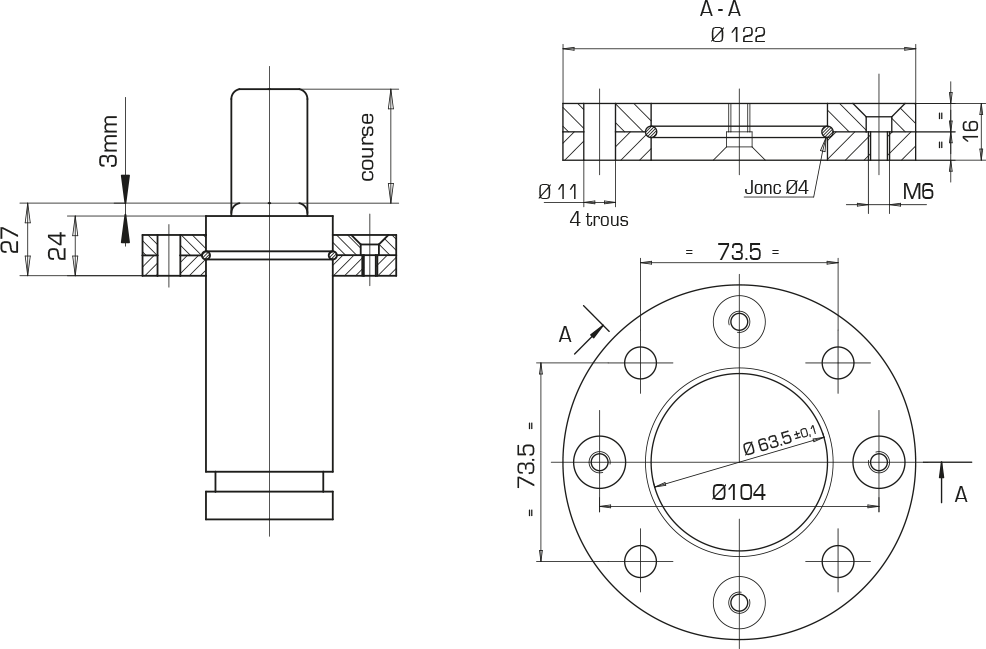

– utiliser les demi-brides de fixation de la gamme ISO

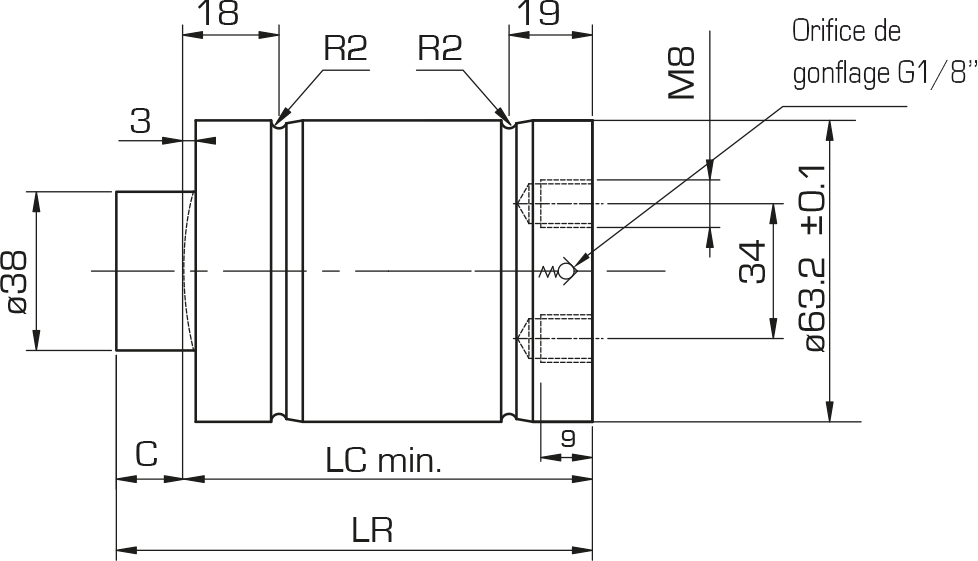

| Type | Force
daN |
Course
C mm |
Référence | Pression
MPa (bar) |
Force F1
N* |
Force F2
N* |
LR | LC | Masse
Kg |
| RGC | 3000 | 10 | 443102/000 | 15
(150) (!) |
29 460 | 42 500 | 85 | 75 | 1,2 |
| 16 | 443103/000 | 46 120 | 103 | 87 | 1,3 | ||||
| 25 | 443104/000 | 48 030 | 130 | 105 | 1,7 | ||||
| 32 | 443105/000 | 48 920 | 150 | 118 | 1,8 | ||||
| 40 | 443106/000 | 49 160 | 175 | 135 | 2 | ||||
| 50 | 443107/000 | 49 720 | 205 | 155 | 2,2 | ||||
| 65 | 443108/000 | 48 910 | 256 | 191 | 2,6 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGC 3000 C50
Kit de rechange : 896546/000
Composition : joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

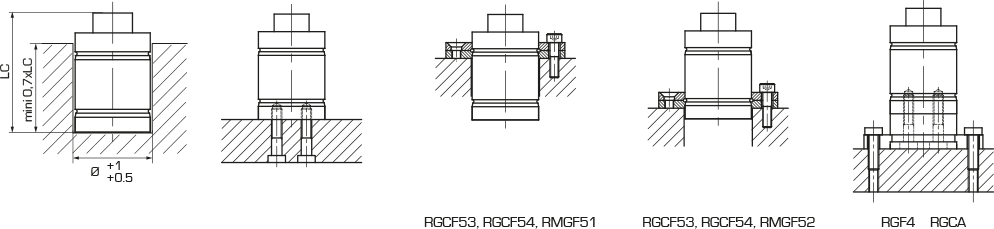

ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
