Ressort à gaz RGC 18300

• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié
• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression
– utiliser les demi-brides de fixation de la gamme ISO

Imprimer cette fiche

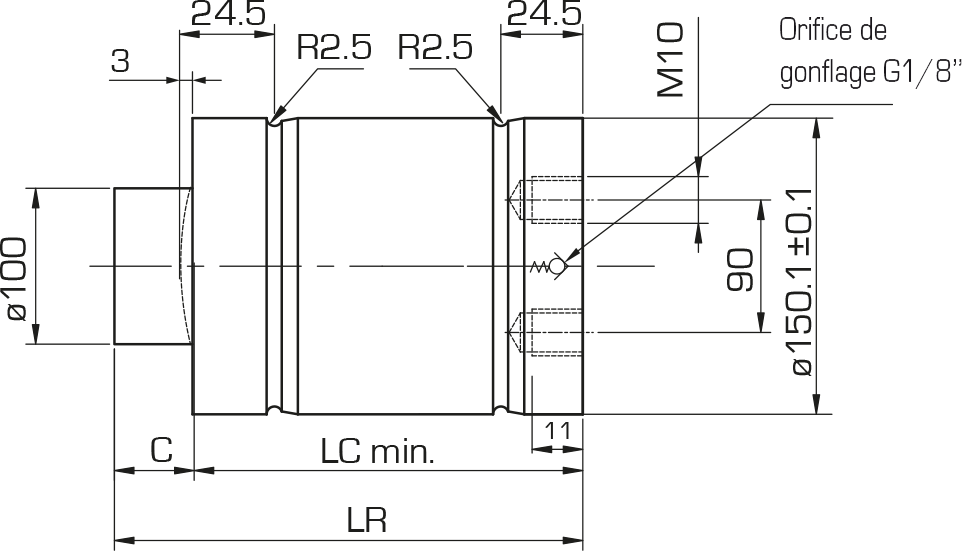

Ressort à gaz RGC 18300 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 2
Ressort à gaz RGC 18300 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 3
Ressort à gaz RGC 18300 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 4
Type Force

daN

Course

C

mm

Référence Pression

MPa

(bar)

Force F1

N*

Force F2

N*

LR LC Masse

Kg

RGC 18300 10 443182/000 15

(150)

(!)

184 080 240 950 110 100 9.70
16 443183/000 247 090 136 120 11.00
25 443184/000 259 260 165 140 12.00
32 443185/000 255 710 197 165 13.20
40 443186/000 252 480 235 195 14.70
50 443187/000 256 560 270 220 16.00

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGC 18300 C50
Kit de rechange : 896514/000
Composition : joints d’étanchéité, valve et lubrifiant.

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

Ressort à gaz RGC 18300 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 5

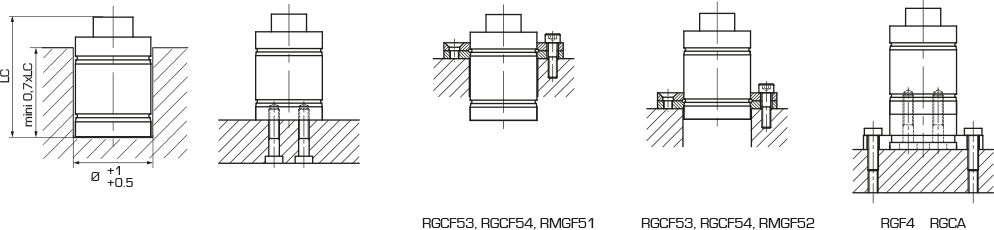

ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
