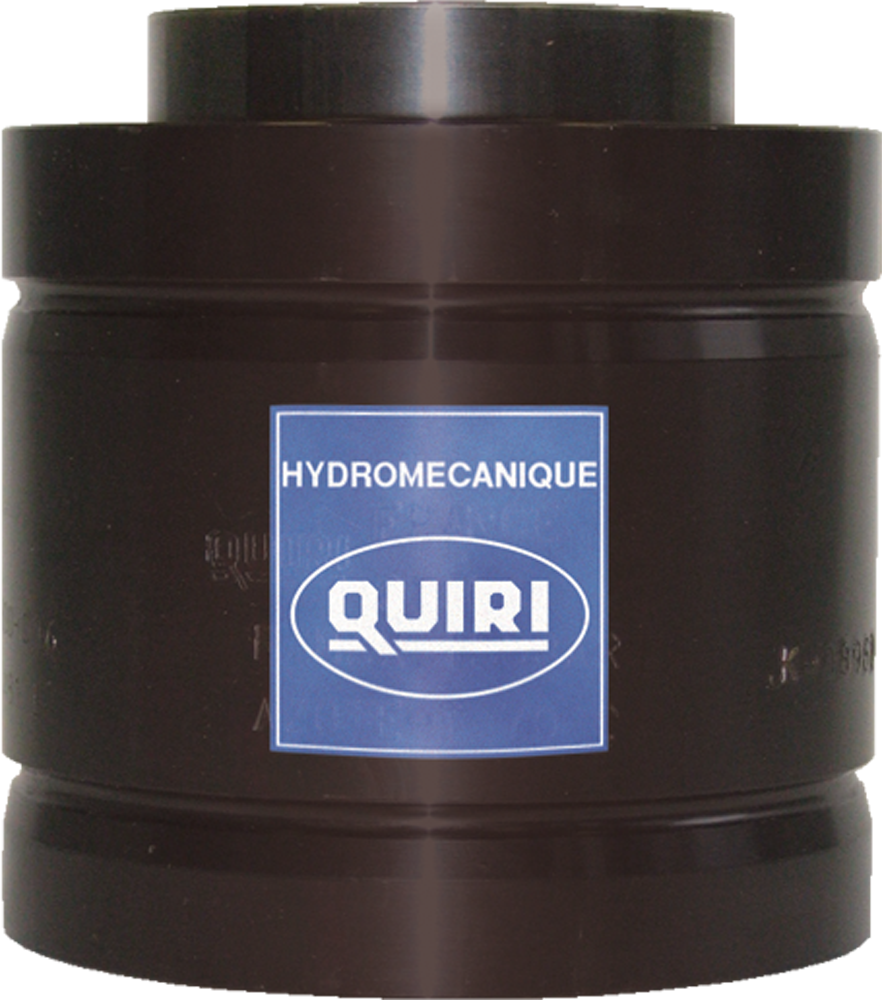

Ressort à gaz RGC 1800

• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié
• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression
– utiliser les demi-brides de fixation de la gamme ISO

Imprimer cette fiche

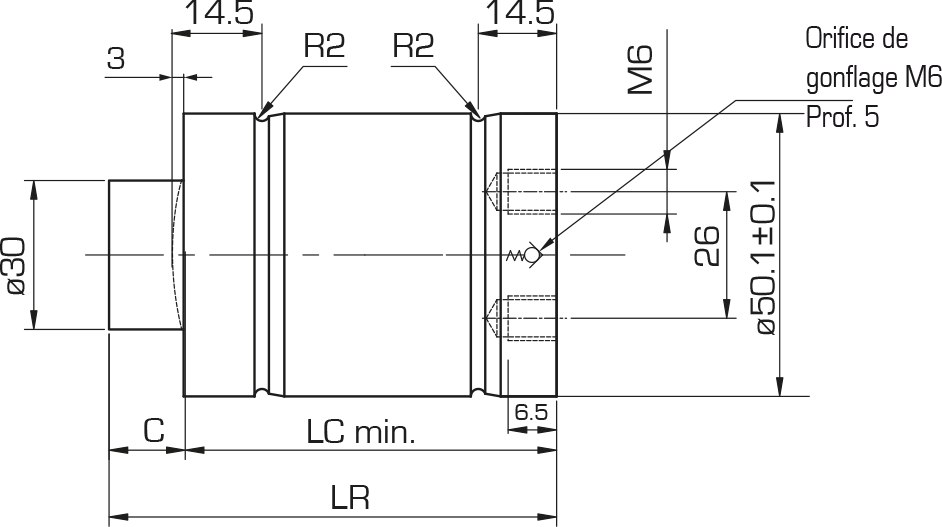

Ressort à gaz RGC 1800 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 2
Ressort à gaz RGC 1800 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 3
Ressort à gaz RGC 1800 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 4
Type Force

daN

Course

C

mm

Référence Pression

MPa

(bar)

Force F1

N*

Force F2

N*

LR LC Masse

Kg

RGC 1800 6 443141/000 15

(150)

(!)

18 850 25 800 66 60 0.40
10 443142/000 27 490 80 70 0.73
16 443143/000 27 300 106 90 0.86
25 443144/000 28 320 135 110 1.01
32 443145/000 28 240 162 130 1.13
40 443146/000 28 360 190 150 1.26
50 443147/000 28 960 220 170 1.40

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGC 1800 C50
Kit de rechange : 896510/000
Composition : joints d’étanchéité, valve et lubrifiant.

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

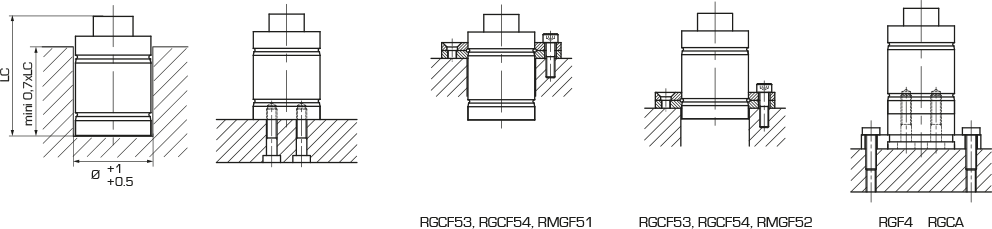

Ressort à gaz RGC 1800 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 5

ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
