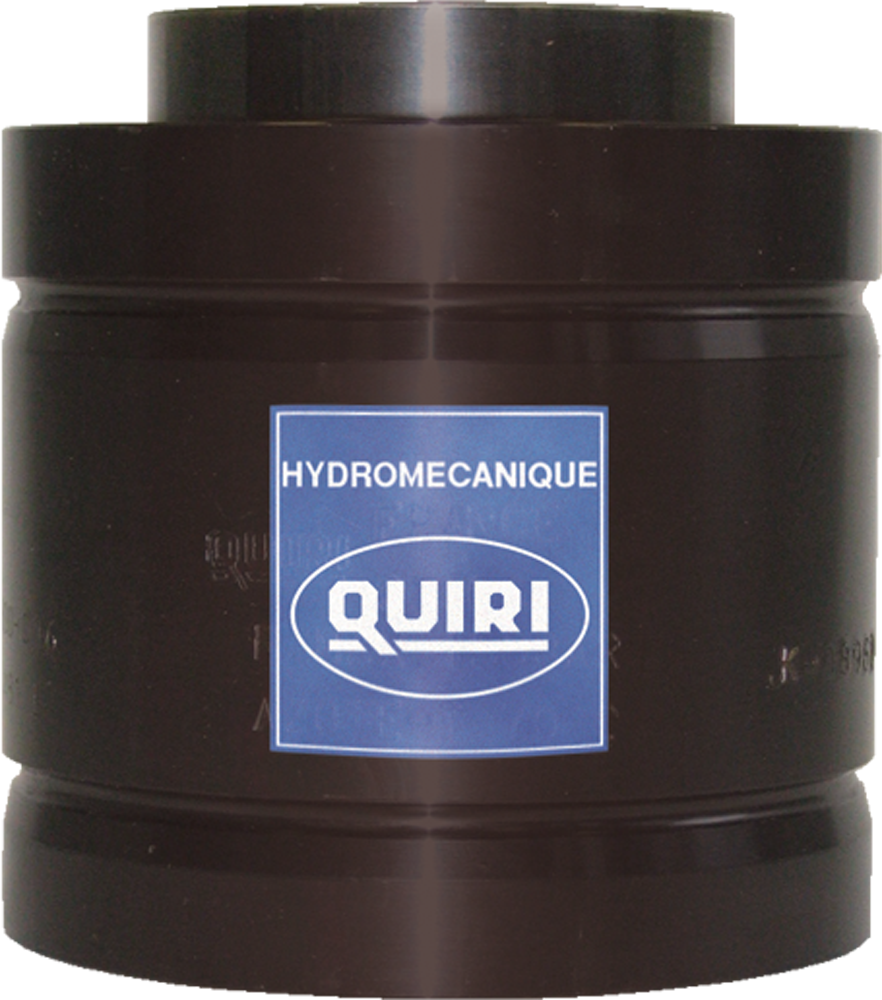

RGC 420

Caractéristiques

Caractéristiques

• Conception compacte, avec une force allant de 420 daN à 18 300 daN

• Course maximum : 50mm

• Double étanchéité

• Guidage lubrifié

• Possibilité d’utiliser des fonds rapportés pour :

– relier les ressorts en équipression

– utiliser les demi-brides de fixation de la gamme ISO

Imprimer cette fiche

RGC 420 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 2

RGC 420 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 3

RGC 420 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 4

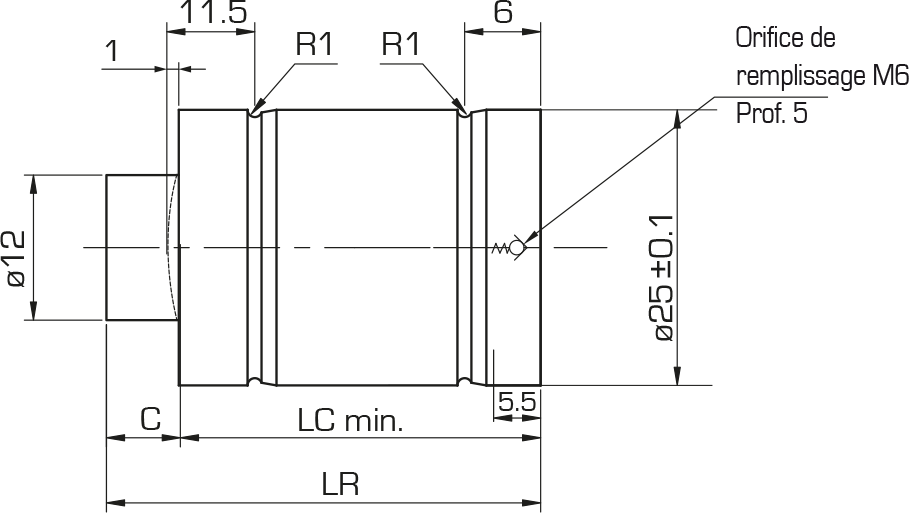

Type	Force daN	Course C mm	Référence	Pression MPa (bar)	Force F1 N *	Force F2 N *	LR	LC	Masse Kg
RGC	420	6	443111/000	13.5 (135) (!)	4 250	7 000	56	50	0.150
		10	443112/000			7 000	70	60	0.160
		16	443113/000			6 930	91	75	0.175
		25	443114/000			7 000	120	95	0.210
		32	443115/000			7 320	140	108	0.246
		40	443116/000			7 320	165	125	0.275
		50	443117/000			7 390	195	145	0.300

* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa

Exemple de commande : RGT 420 C50
Kit de rechange : 896524/000
Composition : joints d’étanchéité, valve et lubrifiant.

(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)

RGC 420 : RESSORTS A GAZ SUPER COMPACT RGC - Quiri - 5

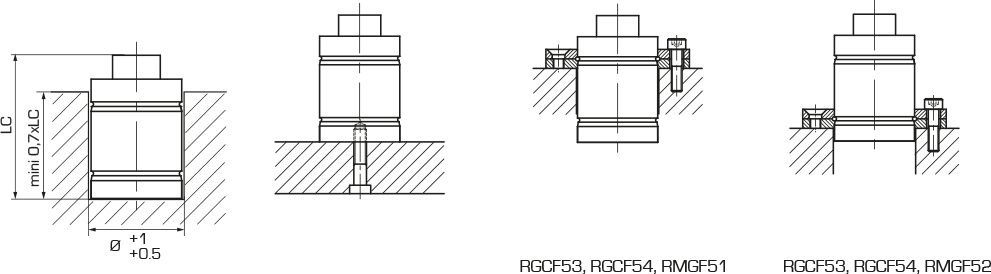

ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation
