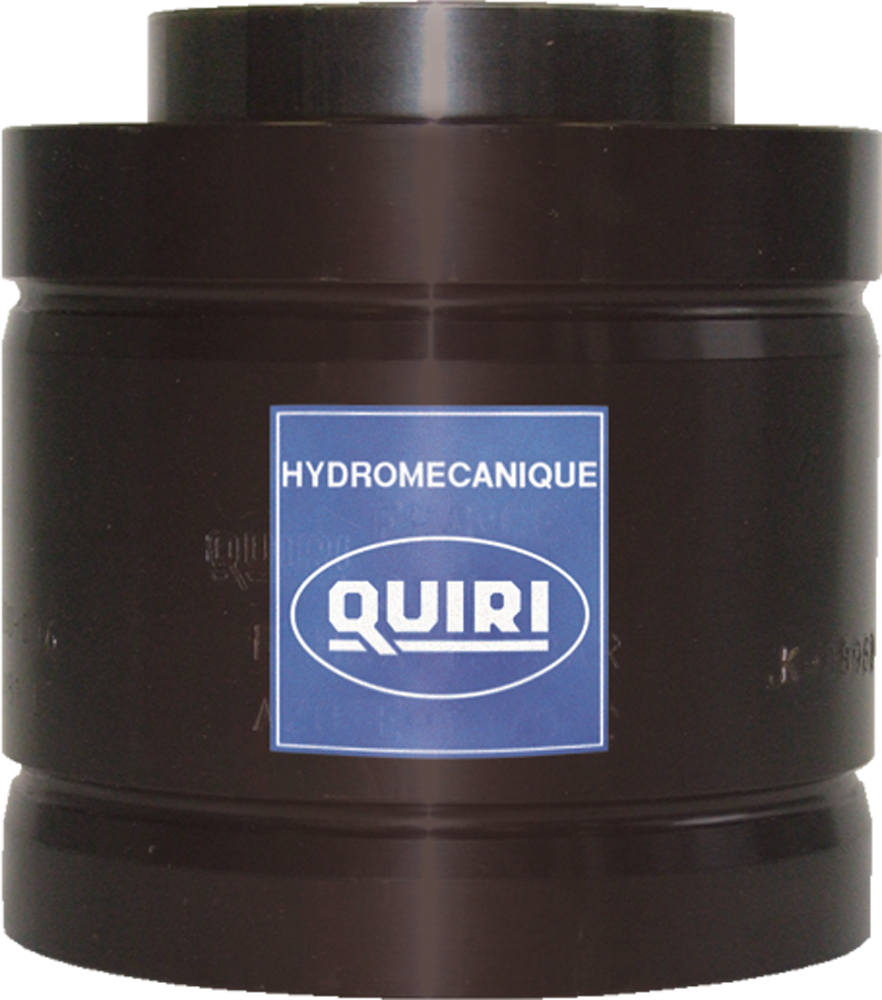

Ressort à gaz RGC 4700
• Conception compacte, avec une force allant de 420 daN à 18 300 daN
• Course maximum : 50mm
• Double étanchéité
• Guidage lubrifié
• Possibilité d’utiliser des fonds rapportés pour :
– relier les ressorts en équipression
– utiliser les demi-brides de fixation de la gamme ISO
| Type | Force
daN |
Course
C mm |
Référence | Pression
MPa (bar) |
Force F1
N * |
Force F2
N * |
LR | LC | Masse
Kg |
| RGC | 4700 | 10 | 443152/000 | 15
(150) (!) |
46 760 | 67 300 | 80 | 70 | 1.59 |
| 16 | 443153/000 | 66 400 | 106 | 90 | 1.86 | ||||
| 25 | 443154/000 | 68 700 | 135 | 110 | 2.10 | ||||
| 32 | 443155/000 | 66 900 | 167 | 135 | 2.40 | ||||
| 40 | 443156/000 | 66 400 | 200 | 160 | 2.80 | ||||
| 50 | 443157/000 | 66 400 | 240 | 190 | 3.10 |
* (N) = Kgf x 9.80665 | (Kgf)=N x 0.101972 | 1daN=1 x 101N | 1bar=1 x 10-1MPa
Exemple de commande : RGC 4700 C50
Kit de rechange : 896511/000
Composition : joints d’étanchéité, valve et lubrifiant.
(!) Une marque bleue est collée sur le ressort lorsque celui-ci est gonflé à une pression spéciale. (<15 MPa)
ATTENTION : Si vous fixez les RGC par les taraudages du fond, la surface du fond doit complètement reposer sur l’outil. Les RGC de courses > 25mm doivent être attachés à l’outil à l’aide de vis ou de brides de fixation.
