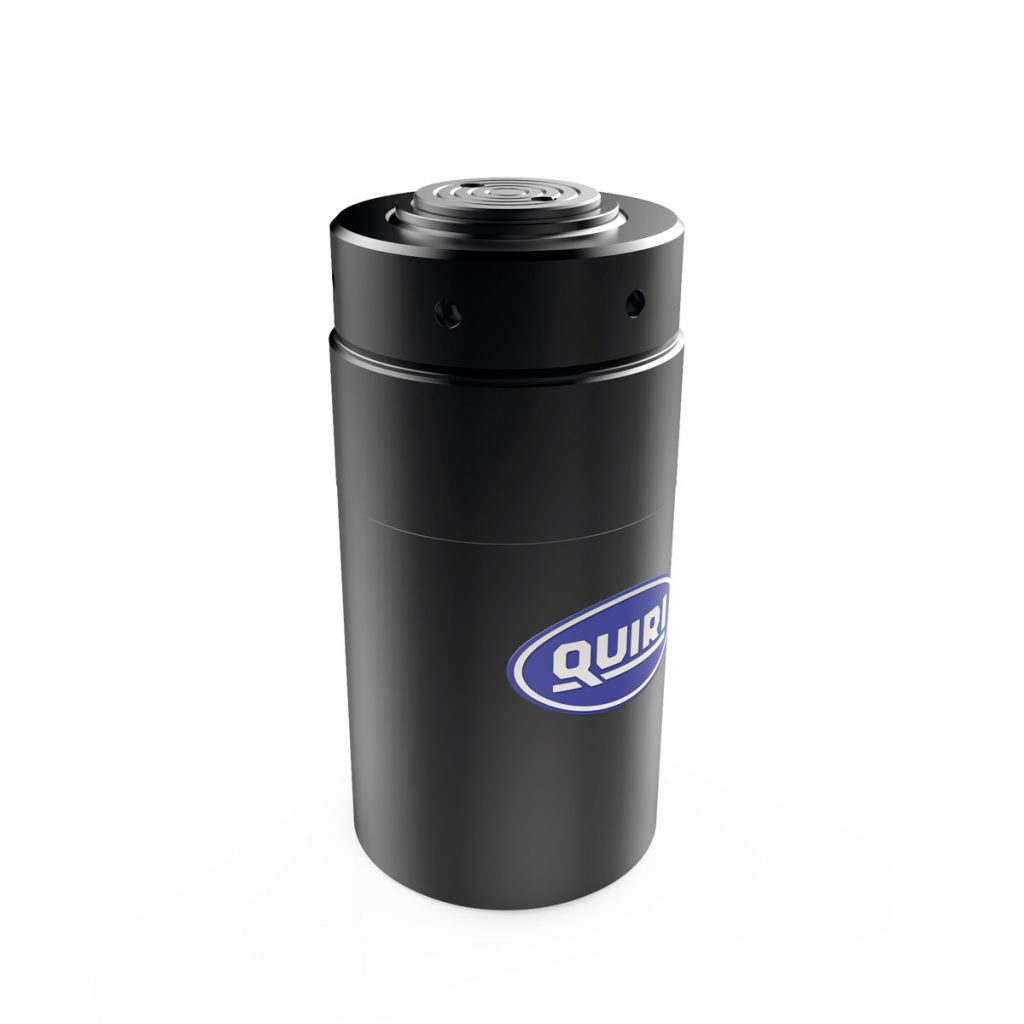

Vérins de levage en aluminium 500 bar

Industries concernées :
Produit concerné : Outillage Levage
Vérins de levage en aluminium 500 bar - Outillage Levage - Quiri
Vérins en aluminium de 6 à 110 T, pression de service 500 bar : - Simple ou double effet - Rappel par gravité ou par ressort - A piston creux, à écrou de sécurité, télescopiques

Principes de construction des vérins :

  • Corps en alliage léger avec revêtement anti-corrosion (même en ambiance marine), anti usure (dureté 500 Vickers)
  • Pression nominale 500 bar. Pression maximum d’utilisation : 600 bar
  • Tige en acier chromé ou en alliage léger traité par anodisation dure
  • Anneau de guidage en acier traité ARCOR, résiste à la pression nominale en butée fin de course
  • Joint manchette haute pression avec bague anti-extrusion, T° maxi 100°C
  • Segment porteur en téflon chargé (frottement réduit)
  • Ressort de rappel avec noix d’attache. Vis de retenue du ressort de rappel, permet également la purge du vérin

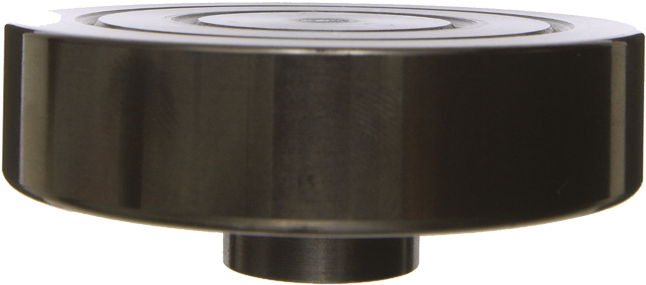

  • Logement lisse pour adaptation tête plate ou rotulée (option), logement taraudé possible sur demande (Option T)
  • Protection contre les impuretés par joints racleurs
  • Orifice d’alimentation M18x1,5 avec étanchéité par joint plat



Plusieurs types de vérins disponibles :

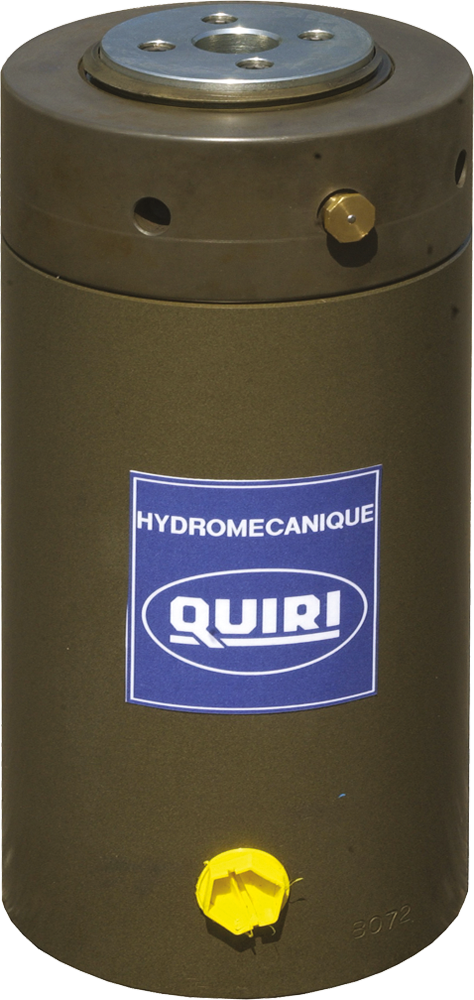

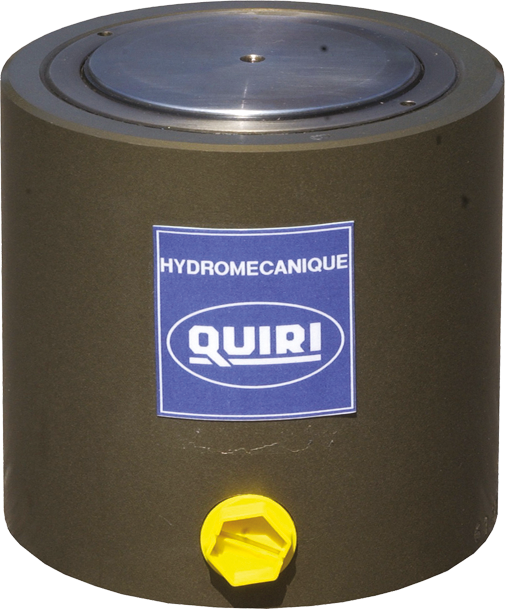

  • Vérins SLS : simple effet, rappel par gravité ou par ressort
  • Vérins SLE : simple effet, à écrou de sécurité, rappel par ressort

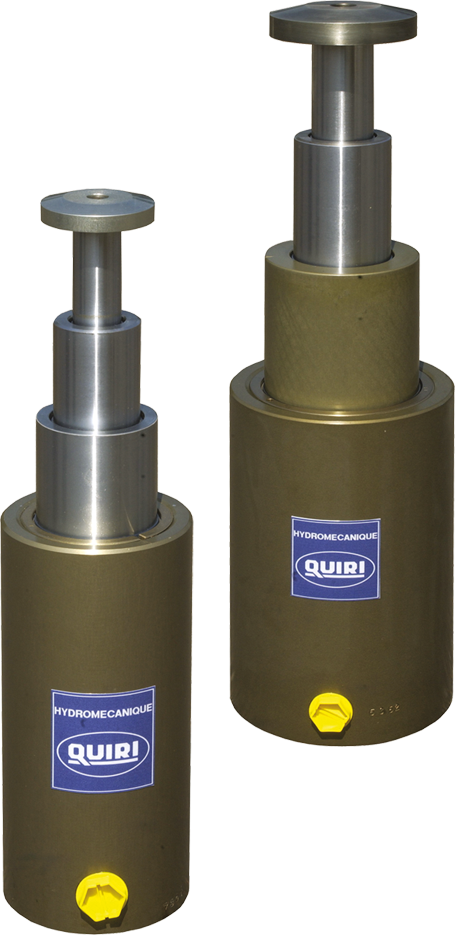

  • Vérins SLT : simple effet, télescopique, rappel par gravité

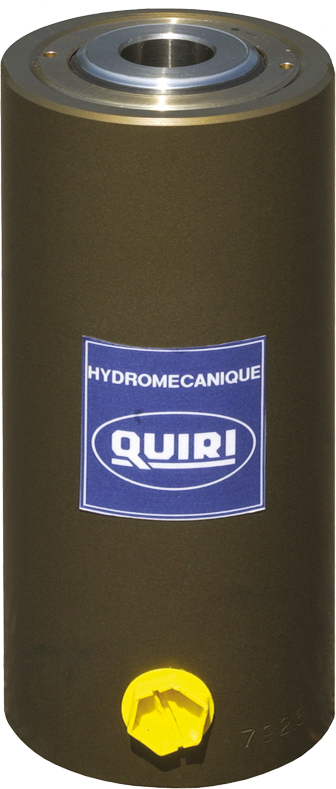

  • Vérins SLC : piston creux, simple effet, rappel par gravité ou par ressort

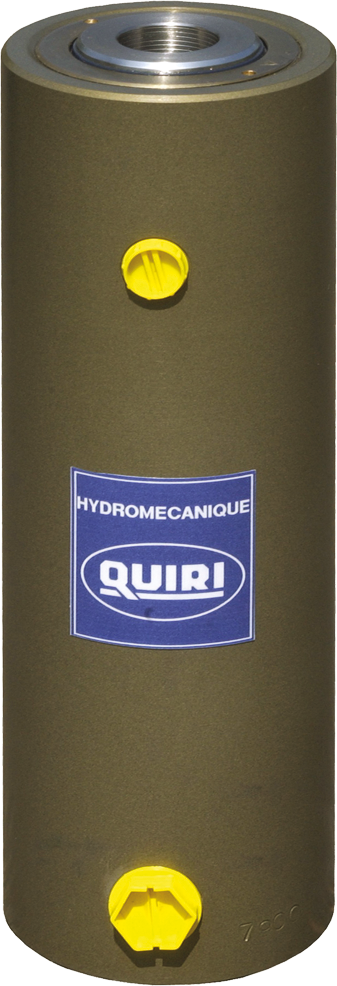

  • Vérins SLCD : piston creux, double effet
  • Vérins SLD : double effet



Descriptif détaillé dans notre catalogue PDF « Outillage levage » téléchargeable sur le site.

Vérins spéciaux sur demande : nous consulter via l’onglet Contact.
