Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par embase à lamages UFL

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Corps fileté alimentation par lamage sur le fond

Caractéristiques

• corps en acier traité et bruni
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• course totale = course de rotation+course de serrage
• racleur métallique en standard
• pression maxi. : 500 bar
• bras de serrage : BCK, BMK, BLK

Nota

Livré avec joints toriques.
(Dimensions et couple de serrage : voir Écrou de serrage – EK)
Joints toriques : UFL 15, 25, 35 et 45 8 x 1,5 – 90 Shore

Imprimer cette fiche
Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par embase à lamages UFL : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : voir abaques en bas de page
Recommandations importantes : consulter le guide

Force à

500

bar

Force à

350

bar

 course de bridage course de rotation course totale

Section

A

B

Volume balayé

A

B

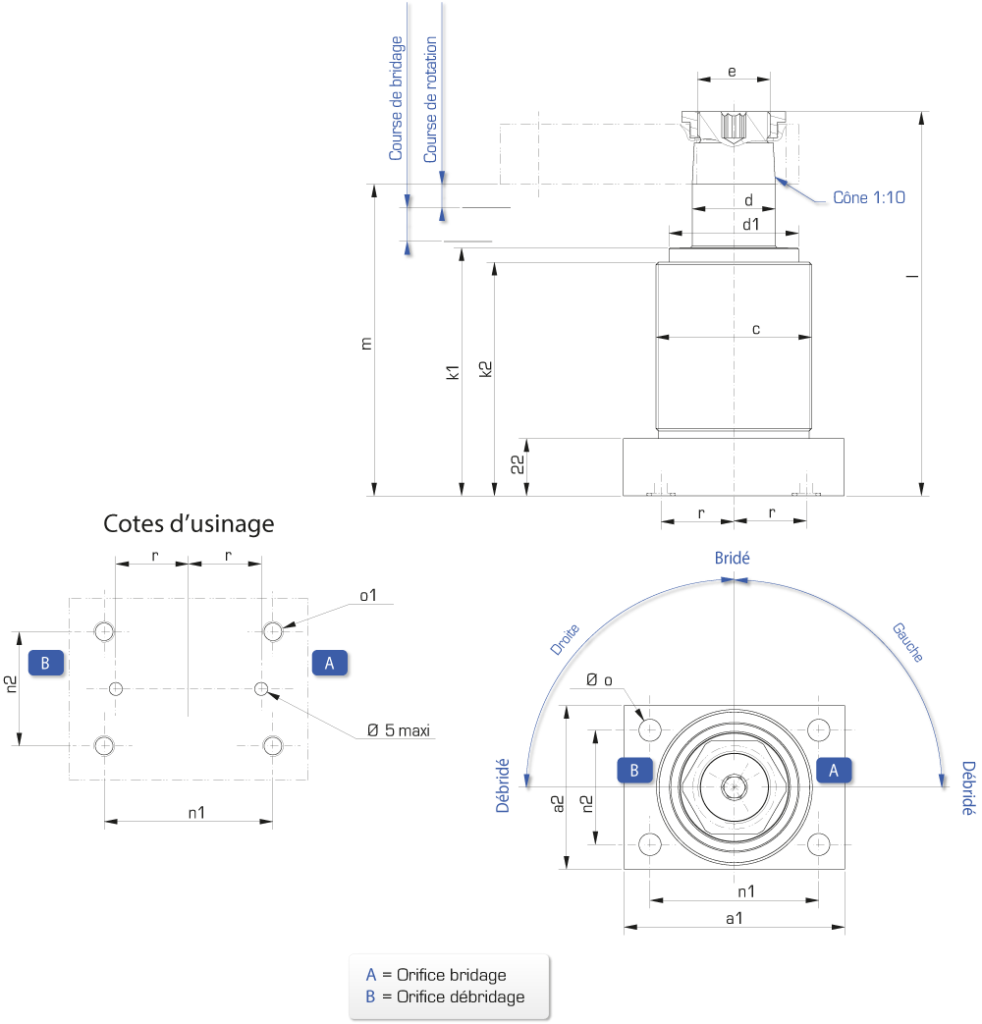

 Sens de rotation Indexiation Type Référence

a1





a2





c





ød





ød1





e





k1





k2





l





m





n1





n2





øo





øo1





r




kN kN mm mm mm cm2 cm3 mm mm mm mm mm mm mm mm mm mm mm mm
6,5 4,6 11 8 19

1,76

4,9

3,34

9,31

 droite SANS UFL 15 191 232/000 65 45 M45x1,5 20 38 M18x1,5 84,5 79 127 106 50 30 6,5 M6 15
AVEC 191 232/050
gauche SANS 191 232/100
AVEC 191 232/150
17 11,8 13 9 22

4,52

12,56

9,94

27,63

 droite SANS UFL 25 191 233/000 85 63 M60x1,5 32 50 M28x1,5 95,5 90 148 120 65 44 8,5 M8 28
AVEC 191 233/050
gauche SANS 191 233/100
AVEC 191 233/150
26 18 15 11 26

7,06

19,63

18,35

51,03

 droite SANS UFL 35 192 206/000 100 80 M80x2 40 55 M35x1,5 108 102 172 138 80 60 13,5 M12 31
AVEC 192 206/050
gauche SANS 192 206/100
AVEC 192 206/150
42 30 15 11 26

11,53

31,17

31,13

84,16

 droite SANS UFL 45 192 207/000 115 90 M90x2 50 66 M45x1,5 114 108,5 184 144 90 68 16 M14 37,5
AVEC 192 207/050
gauche SANS 192 207/100
AVEC 192 207/150

Abaques du produit
