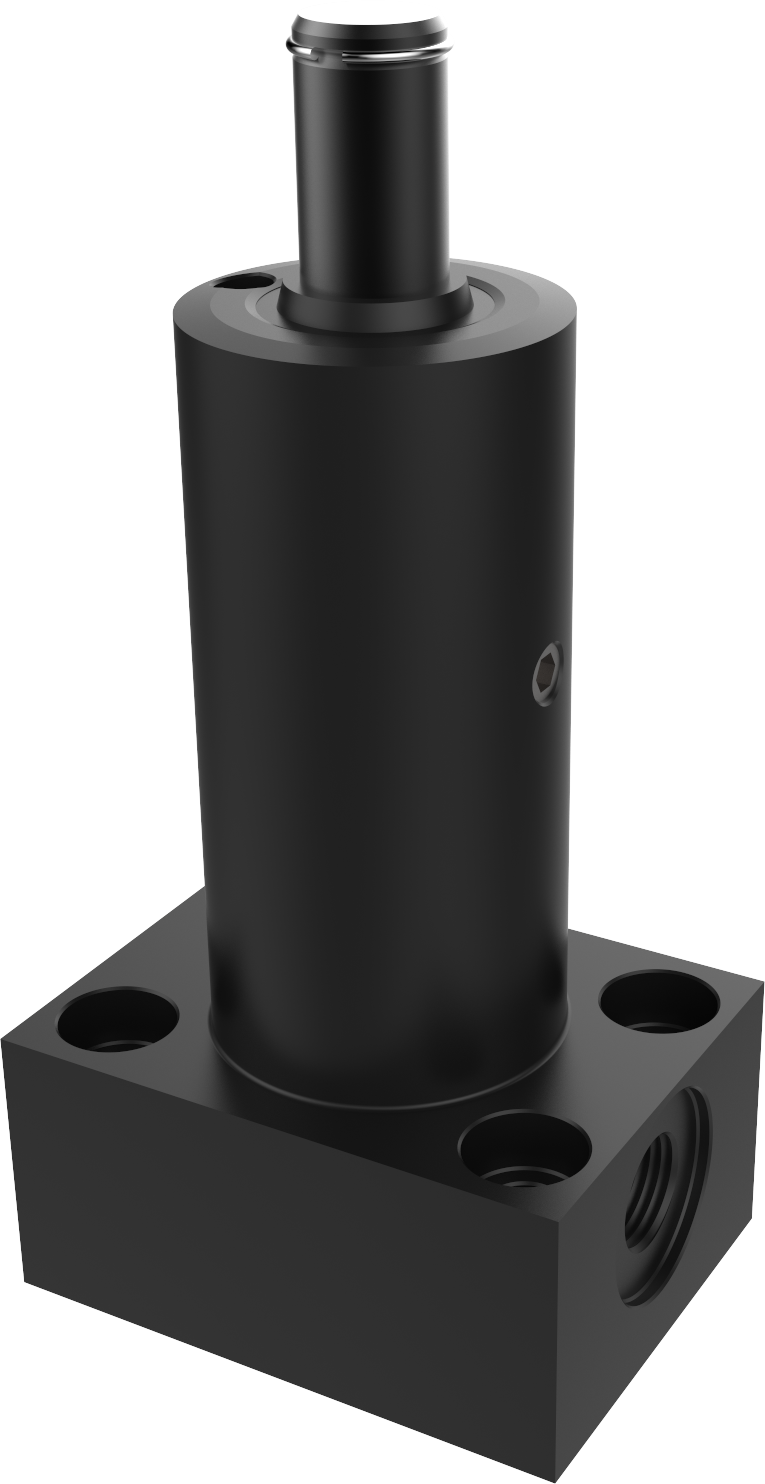

Vérin pivotant universel double effet – 500 bar. Version bloc avec lamages UBT

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Bloc avec alimentation par orifice taraudé

Vérin pivotant universel double effet – 500 bar. Version bloc avec lamages UBT : Vérin pivotant avec course de rotation - Quiri

Caractéristiques

• corps en acier traité et bruni
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• course totale = course de rotation+course de serrage
• racleur métallique en standard
• pression maxi. : 500 bar
• bras de serrage : BCK, BMK, BLK

Options

• bras de serrage : voir rubrique accessoires
• angle de rotation 60°, 45°, ou 0° sur demande
• modèles spéciaux sur demande
• Tige avec indexage

Nota

Les vérins sont livrés avec joints toriques, écrou de serrage et rondelle frein
(dimensions et couple de serrage : voir Écrou de serrage – EK)

Imprimer cette fiche

Vérin pivotant universel double effet – 500 bar. Version bloc avec lamages UBT : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter les abaques en bas de page
Recommandations importantes : consulter le guide

Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence
Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence	a1	a2	ød	e	k	l	øm	n1	n2	øo	øo1	p
kN	kN	mm	mm	mm	cm²	cm³					mm	mm	mm		mm	mm	mm	mm	mm	mm	mm	mm
6,5	4,62	7	7	14	1,76 4,9	2,47 6,86	droite	SANS	UBT 15	191 256/000	65	45	20	M18 x 1,5	71	110	3	50	30	8,5	14,5	63
							droite	AVEC		191 256/050
							gauche	SANS		191 256/100
							gauche	AVEC		191 256/150
17	11,76	8	8	16	4,52 12,56	7,23 20,10	droite	SANS	UBT 25	191 257/000	85	63	32	M28 x 1,5	91	139	4	63	40	10,5	17,5	81
							droite	AVEC		191 257/050
							gauche	SANS		191 257/100
							gauche	AVEC		191 257/150
42	30,24	11	9	20	11,53 31,17	23,06 62,34	droite	SANS	UBT 45	192 236/000	125	95	50	M45 x 1,5	110	175	4	95	65	17	25,5	94
							droite	AVEC		192 236/050
							gauche	SANS		192 236/100
							gauche	AVEC		192 236/150
