Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par taraudages sur fond UCT

Double effet - avec course de rotation
Force à 500 bar : 6,5 à 42 kN

Corps fileté alimentation par taraudages dans le fond

Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par taraudages sur fond UCT : Vérin pivotant avec course de rotation - Quiri

Caractéristiques
Nota

Caractéristiques

• corps en acier traité et bruni
• rotation à rampe hélicoïdale droite ou gauche 90°±2°
• course totale = course de rotation+course de serrage
• racleur métallique en standard
• pression maxi. : 500 bar
• bras de serrage : BCK, BMK, BLK

Nota

Les vérins sont livrés avec bouchons, écrou de serrage et rondelle frein.
(dimensions et couple de serrage : voir Écrou de serrage – EK)

Imprimer cette fiche

Vérin pivotant universel double effet – 500 bar. Corps fileté alimenté par taraudages sur fond UCT : Vérin pivotant avec course de rotation - Quiri - 2

Définition des efforts en fonction du bras de serrage : consulter les abaques en bas de page
Recommandations importantes : consulter le guide

Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence
Force à 500 bar	Force à 350 bar	course de bridage	course de rotation	course totale	Section A B	Volume balayé A B	Sens de rotation	Indexiation	Type	Référence	øc	øc1	ød	ød1	e	k1	k2	l	m	r1	r2
kN	kN	mm	mm	mm	cm²	cm³						mm	mm	mm		mm	mm	mm	mm	mm	mm
6,5	4,6	11	8	19	1,76 4,9	3,34 9,31	droite	SANS	UCT 15	191 234/000	M45x1,5	43	20	38	M18x1,5	84,5	79	127	106	12	12
							droite	AVEC		191 234/050
							gauche	SANS		191 234/100
							gauche	AVEC		191 234/150
17	11,8	13	9	22	4,52 12,56	9,94 27,63	droite	SANS	UCT 25	191 235/000	M60x1,5	58	32	50	M28x1,5	95,5	90	148	120	12,5	19,5
							droite	AVEC		191 235/050
							gauche	SANS		191 235/100
							gauche	AVEC		191 235/150
26	18	15	11	26	7,06 19,63	18,35 51,03	droite	SANS	UCT 35	192 208/000	M80x2	77	40	55	M35x1,5	108	102	172	138	19	26,5
							droite	AVEC		192 208/050
							gauche	SANS		192 208/100
							gauche	AVEC		192 208/150
42	30	15	12	27	11,53 31,17	31,13 84,16	droite	SANS	UCT 45	192 209/000	M90x2	87	50	66	M45x1,5	114	108,5	184,5	144,5	25,5	34
							droite	AVEC		192 209/050
							gauche	SANS		192 209/100
							gauche	AVEC		192 209/150

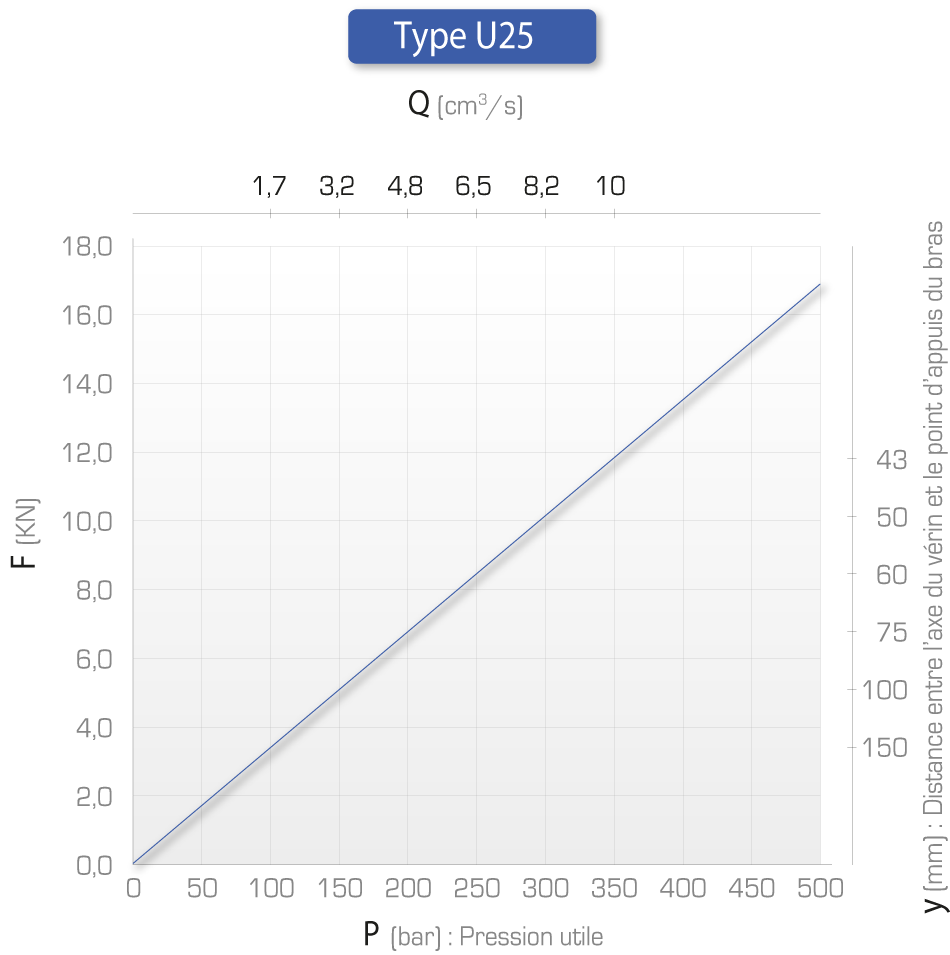

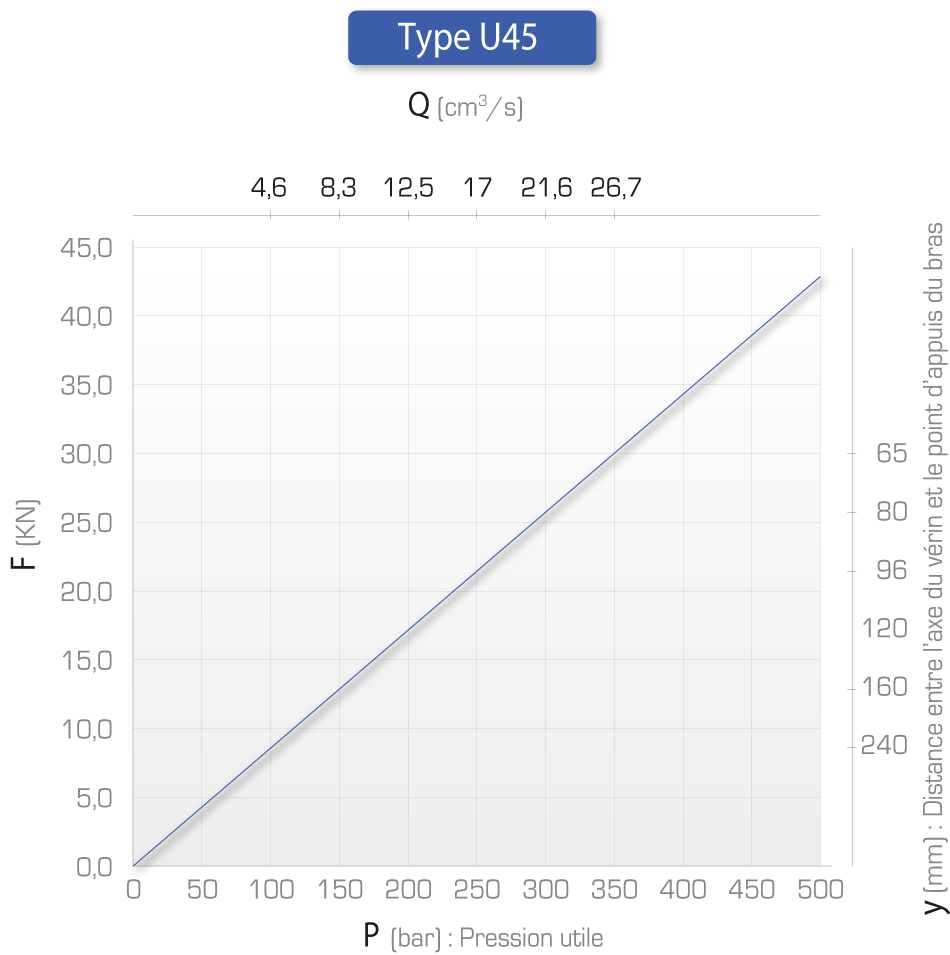

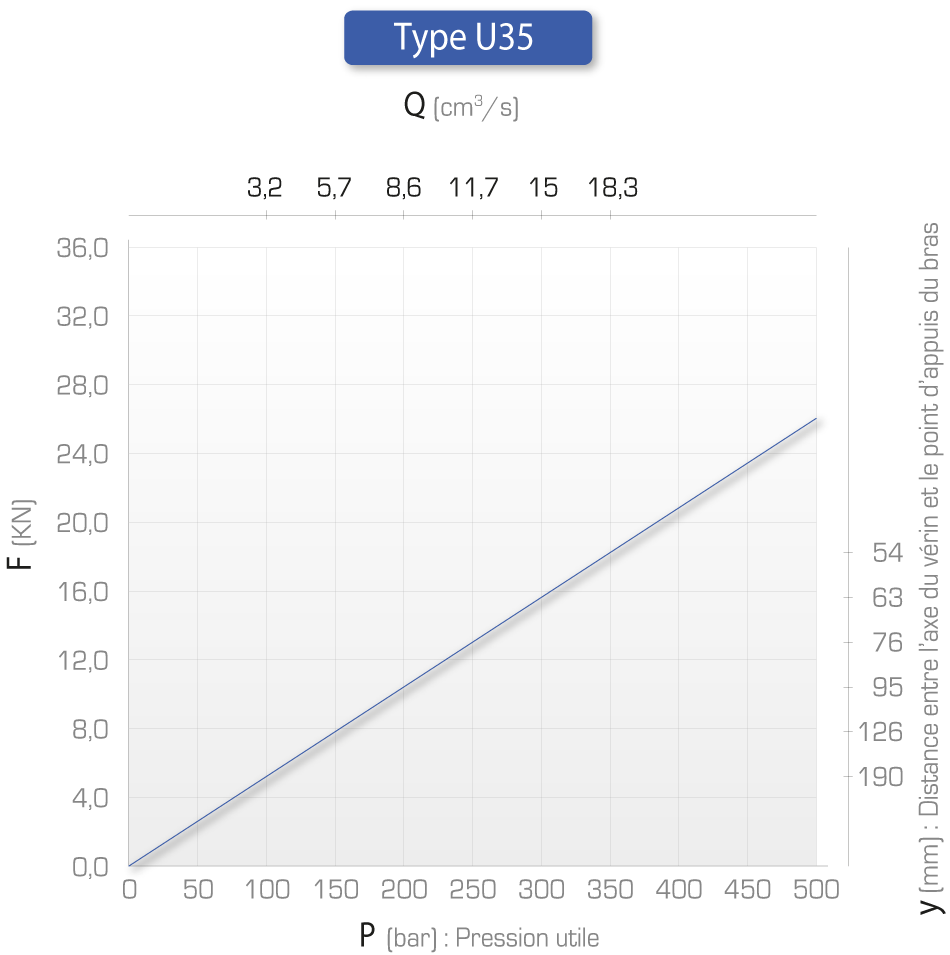

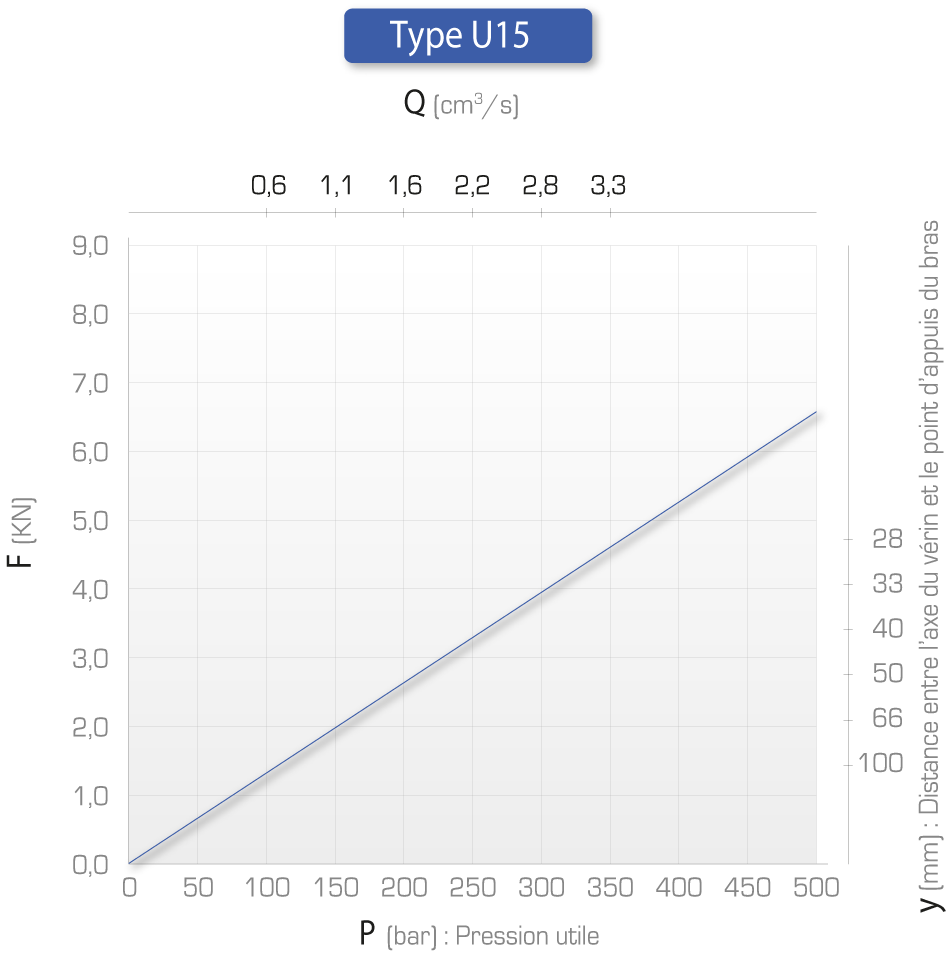

Abaques du produit
